Zwischenstand der COMET

Loseblattsammlung 57 Blatt, Deckblatt in Farbe. Einen zweiten Satz von einem (Sammler aus italilien) den ich als "Original" eigestuft hatte war mit einer 58. Seite (Inhaltsverzeichnis ??)

Da die Blätter bescheiden durchnummeriert waren könnte ich nicht garantieren ob wirklich vollständig. Von besagter 58.Seiten "inhalt" waren beide Sätze identisch.

Den ersten Satz hab ich eingescant als PDF auf HDD.

Zitat von Kushanku

Woher bekommt man so genaue Daten vom inneren Ausbau dieses Schiffes?

Meine Quellen:

Futuremania.de lieferte unter anderem die Äußeren Abmessungen.

Bilder vom Metalltech Comet Modell (nur Bilder, das Model war mir mit etwa 200 EUR zu teuer)

Die model sheets aus dem Takamura-Store (nicht mehr lieferbar, aber Fotokopien auf ebay zu finden. auf den ca. 50 Blättern nur Räumlichkeiten auf/um das Hauptdeck enthalten + Cosmoliner Hangar, Rest Charakterdesign und ähnliches, alles in japanisch)

Die ungeschnittenen japanischen Folgen (deutsch untertietelt)

Ein Netzfund (ebay) eines "Kinderbuches" zeigte eine quasi-Risszeichnung der Comet, unter anderen mit einer Aufrißdarstellung der Kollektorsegel (die rot gerännderten Flügel der Bugkugel)

Ein Großteil selbst also mangels Material ergänzend hinzu erfunden bzw. der Versuch alles irgenwie passend und "mechanisch" funktionierend zu machen

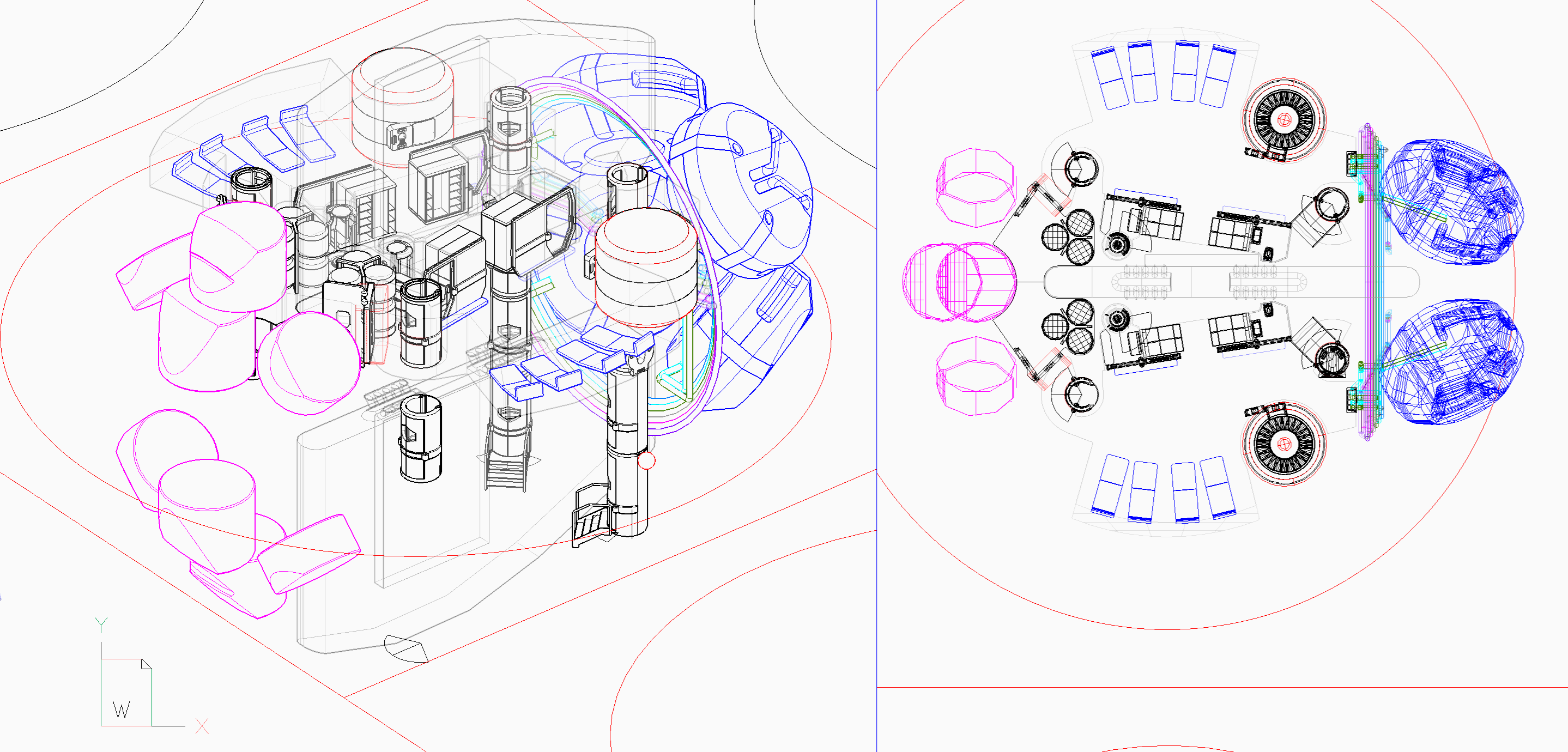

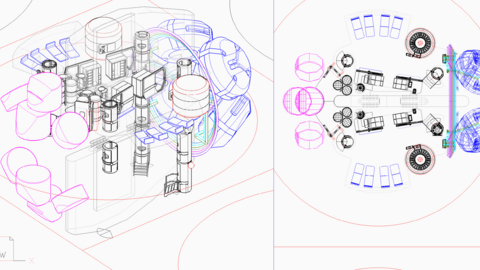

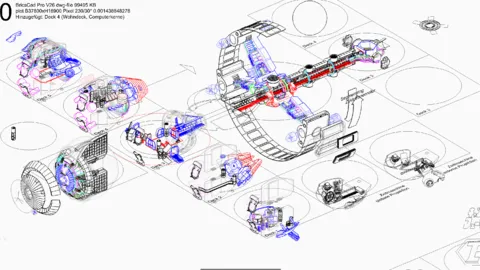

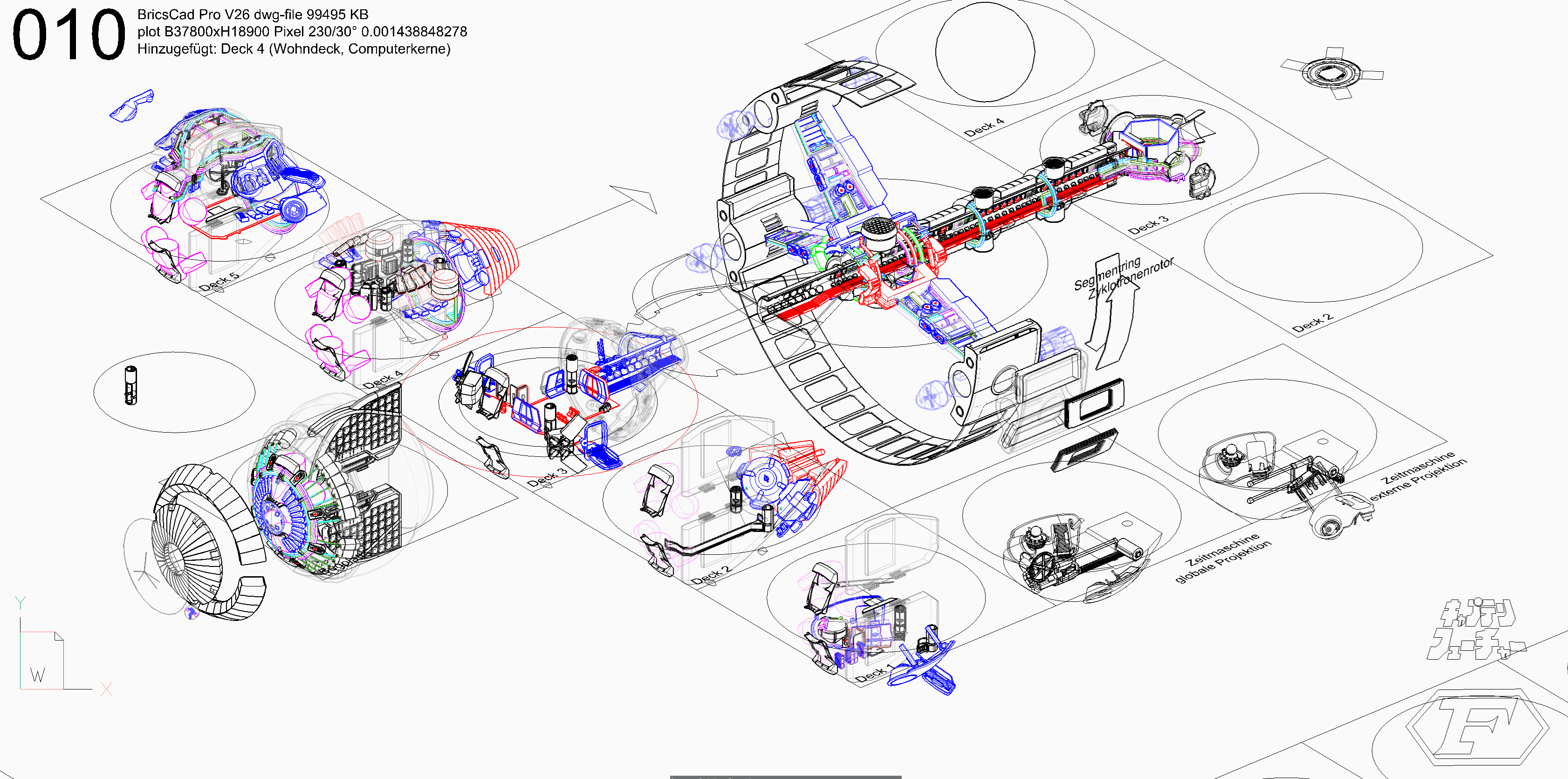

Zwischenstand Deck 4:

muß noch meiner Tool-Koffer-Konstruktion wiederfinden, zeischen den Naßzellen-Modulen (1x Dusche, 1x WC) sind vier Schrankmodule untergracht (max eines kann zur Seite geschoben den Zugriff für eine Koje ermöglichen). Sind alle vier "verborgen" kann man an die Hebehydraulik des oberen Kollekorsegels (die rot "gerenderten Segel" der Bugkugel.

Für diesen Wartungszugriff fehlen mir noch die Tool-Koffer. Und mir fehlen noch die Trinkwassertanks, die qutsche ich auch noch irgendwo in zwischen Schiebeschränle/Nasszellen und Senkschacht Kollektorsegel.

Zitat von artoo

Bin schon auf das Innenleben der Module in den Kernen gespannt 😁

Irgendwann ist eine Grenze errreicht...

Als würden die Gebäude tatsächlich real existieren

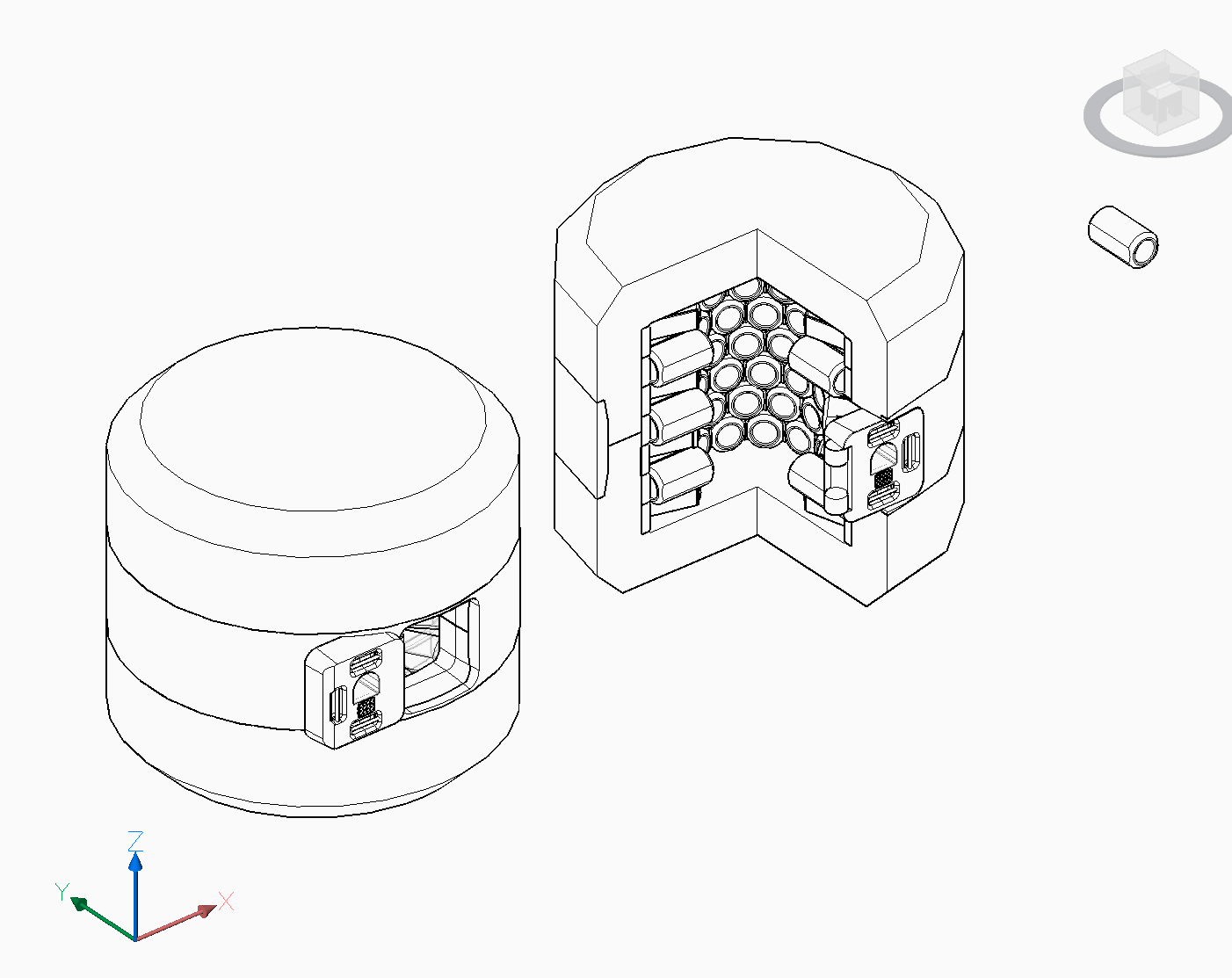

Computerkern der COMET (zwei auf Deck 5 der Bugkugel, der dritte in der Heckkugel beim Cosmoliner-Hangar).
Das Abschirmgehäuse hat die Abmessungen H2700 D3640 und eine Wandstärke 500mm, eine zugangsluke 850x870. In jedem Kern stecken 76 Module (wenn ich richtig gezählt habe) zu 7 Ringen x 12 Module. Einzelmodule Zylinder D308 x L615.

Wartung und Tausch einzelner Module über Wartungsluke (der komplette Kern inklusive Abschirmung)

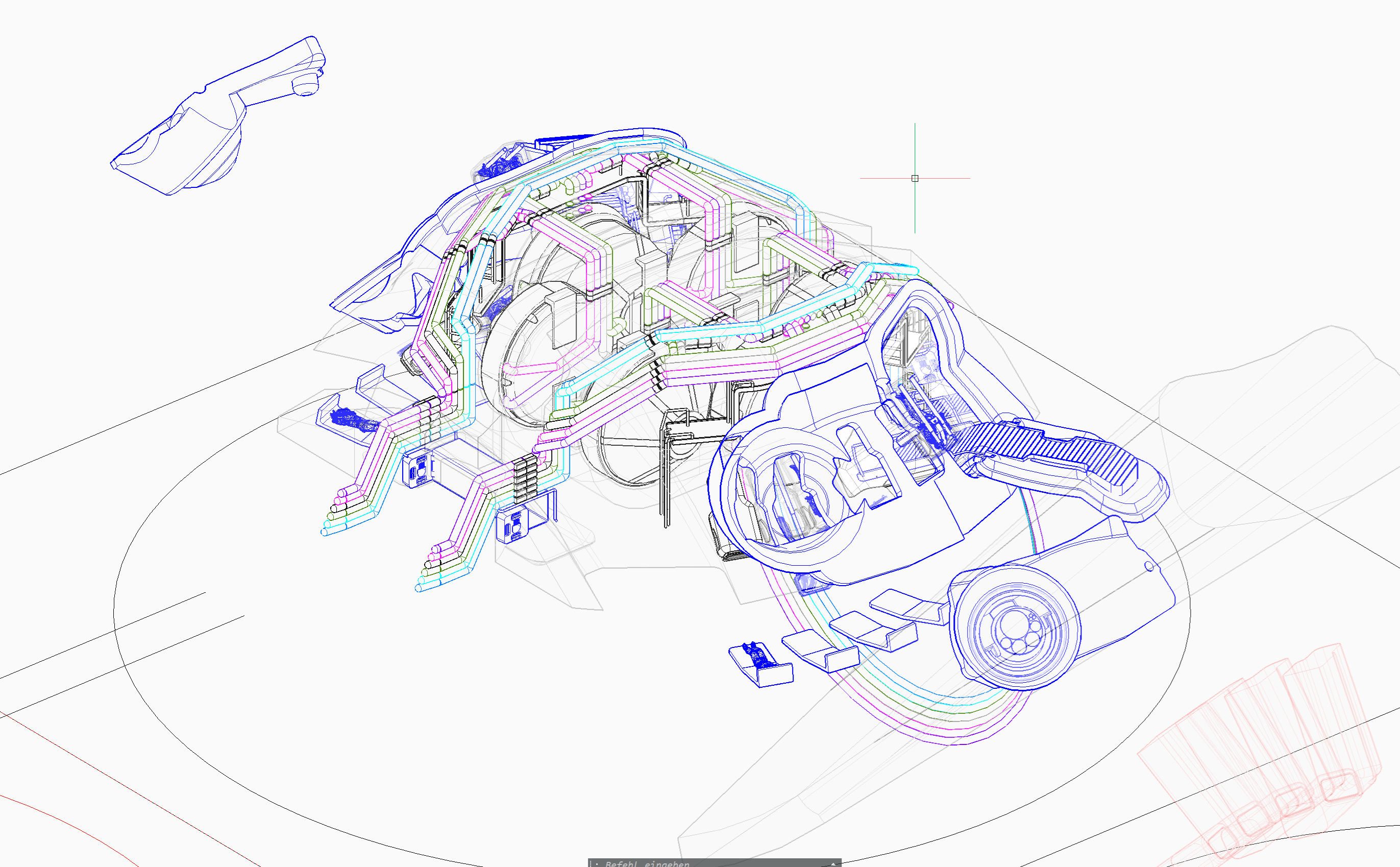

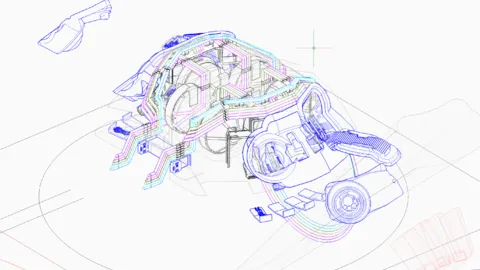

Zwischenmeldung zu meiner Comet. Deck 5 halbwegs fertig (es fehlen noch die beiden Liftschächte aus Deck 3 hoch, da muß ich genaue Achsposition und einen Geschoßdeckel basteln). weiter gehts mit Deck 4 mit den beiden Gruppenschlafräumen (zugehörig WC und Naßzelle), evt. mit je einem Computerkern (wenns noch passt) und die Regelgruppen Main-Bus an zu den Aggregatblöcken der Warp Engine

Deck 5 beinhaltet neben 6 (von insgesamt 9) Hauptzklotronen, die Abschußschächte der acht Rettungs-Alkoven und die oberen zwei Luftschleusen.

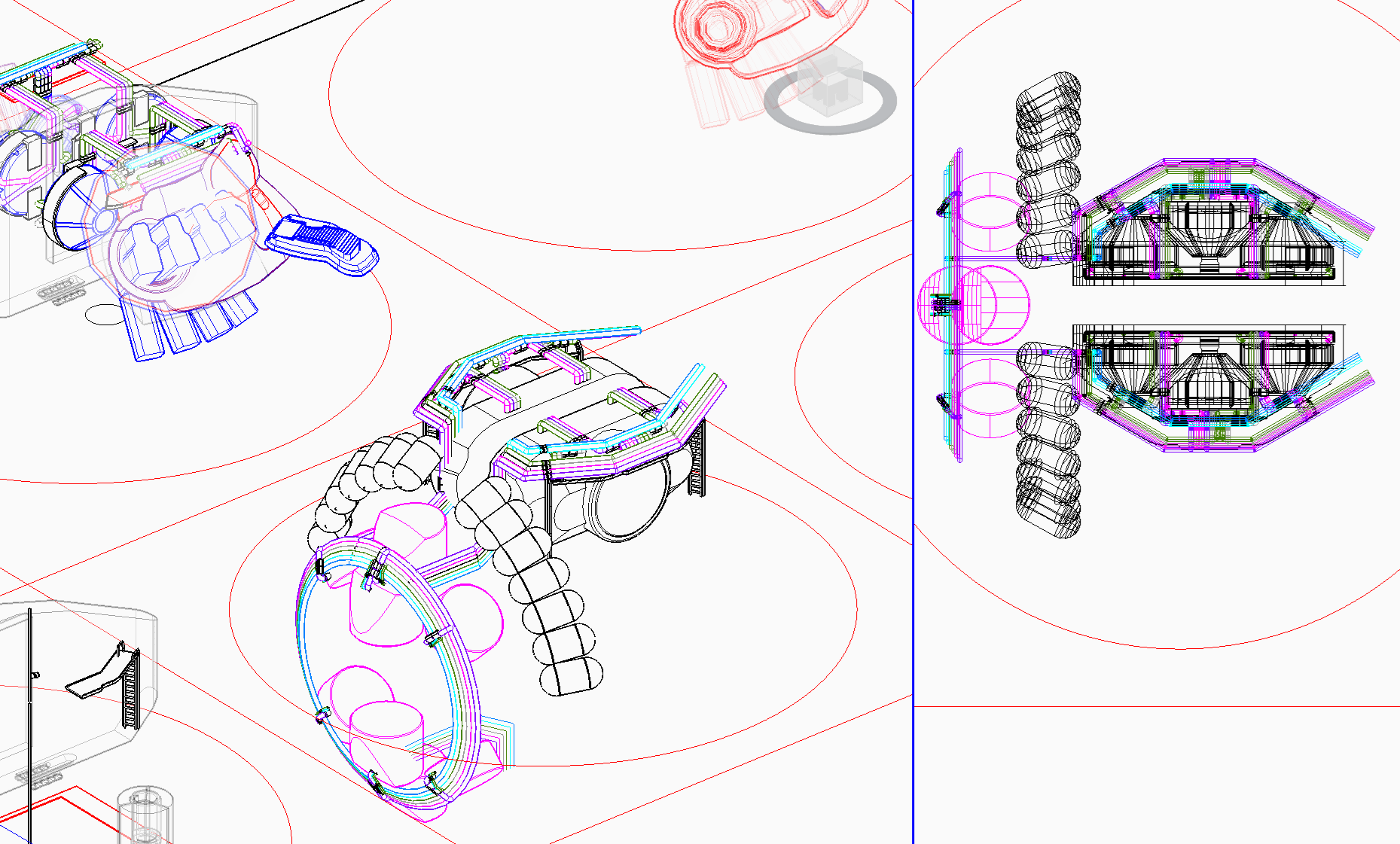

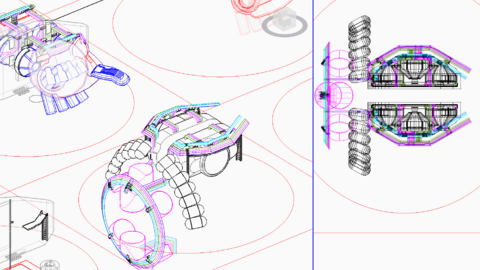

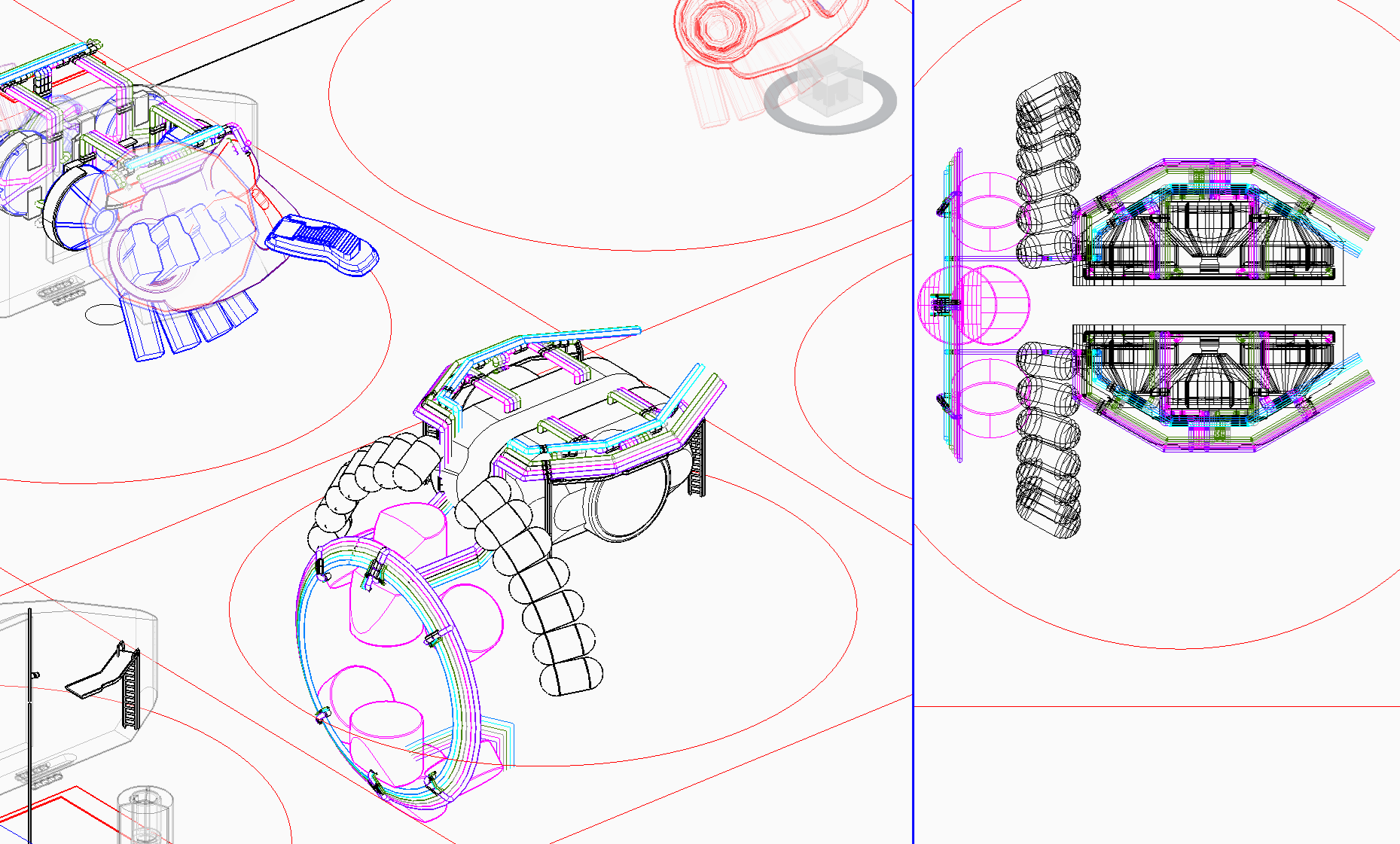

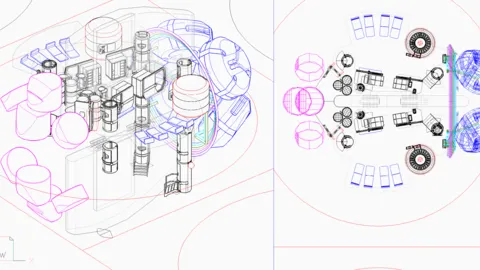

Zwischenstand Deck 5 Bugkugel, die beiden Hauptzyklotrone (6 von 9 gesamt) mit Anbindung an den Main-Bus (Strom, Radiumchlorid Brennstoff, Kalzium-Inhibator, Zyklotron-Abbrand, Argon, N3-O2-Normatmosphäre).

Fehlen noch die Main-Bus-Anbindung nach hinten zur warp-Engine und dem Y3-Sercitunnel zur Heckkugel und die oberen Luftschleusen.

Zitat von B&A

Cheetah 3D … davon habe ich bisher noch nie gehört, aber man lernt ja nie aus.
Das Projekt wirkt auf jeden Fall spannend.
Ich kenne allerdings nur die neuere Version des Films.

schon gesehen du meintest "Die Reise ins Ich" (Innerspace). Ähnliches Konzept (Miniaturisierung). Ähnlich wäre auch "Antibody" (2002) mit Lance Hendrigson (U-Boot wird miniaturisiert um in einem Terroristen den Funkzünder einer Nuklearwaffe zu entschärfen). Special Effekts wie von Asylum, also wers nicht kennt, nicht wirklich was verpasst

Skizzenmodus

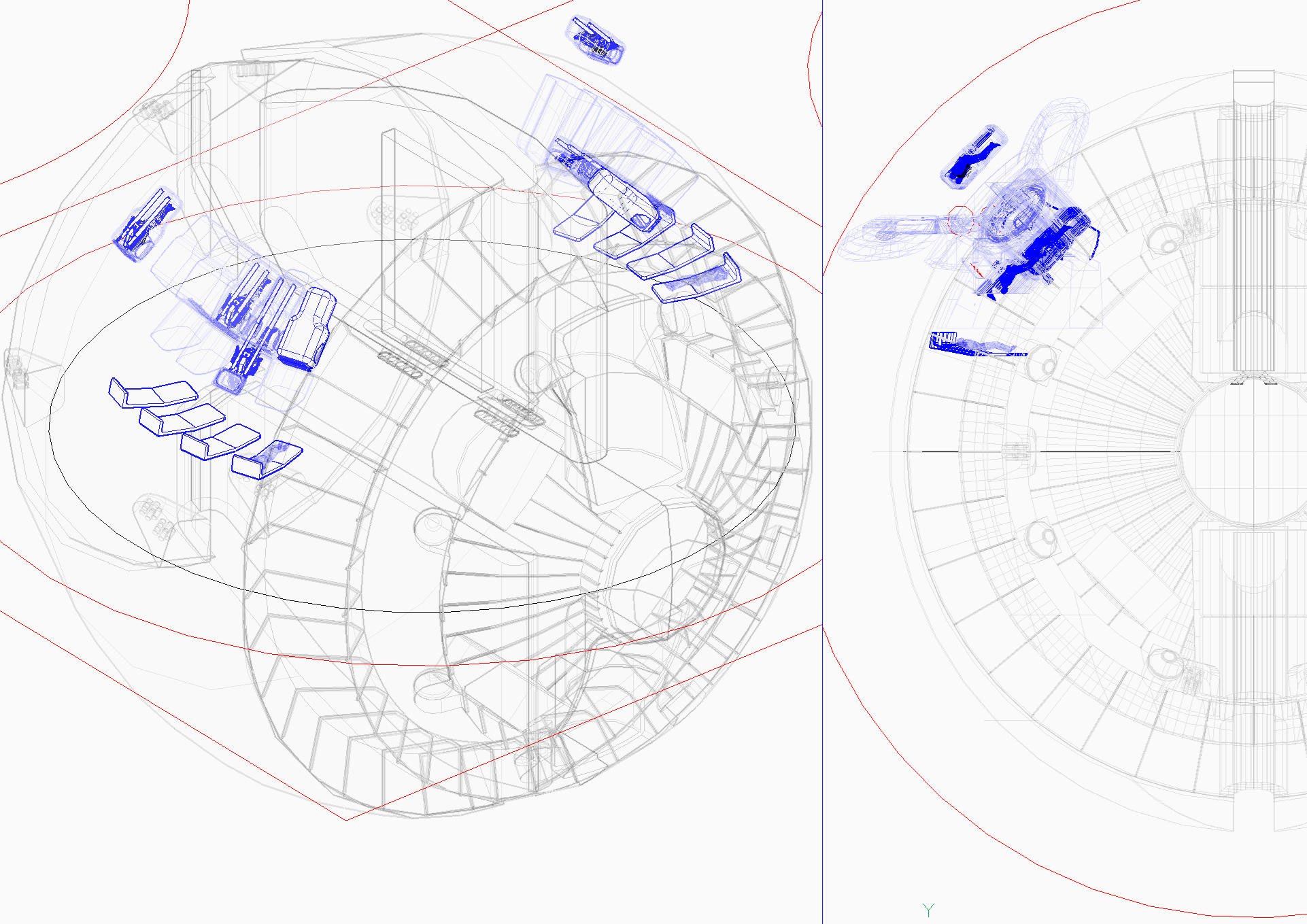

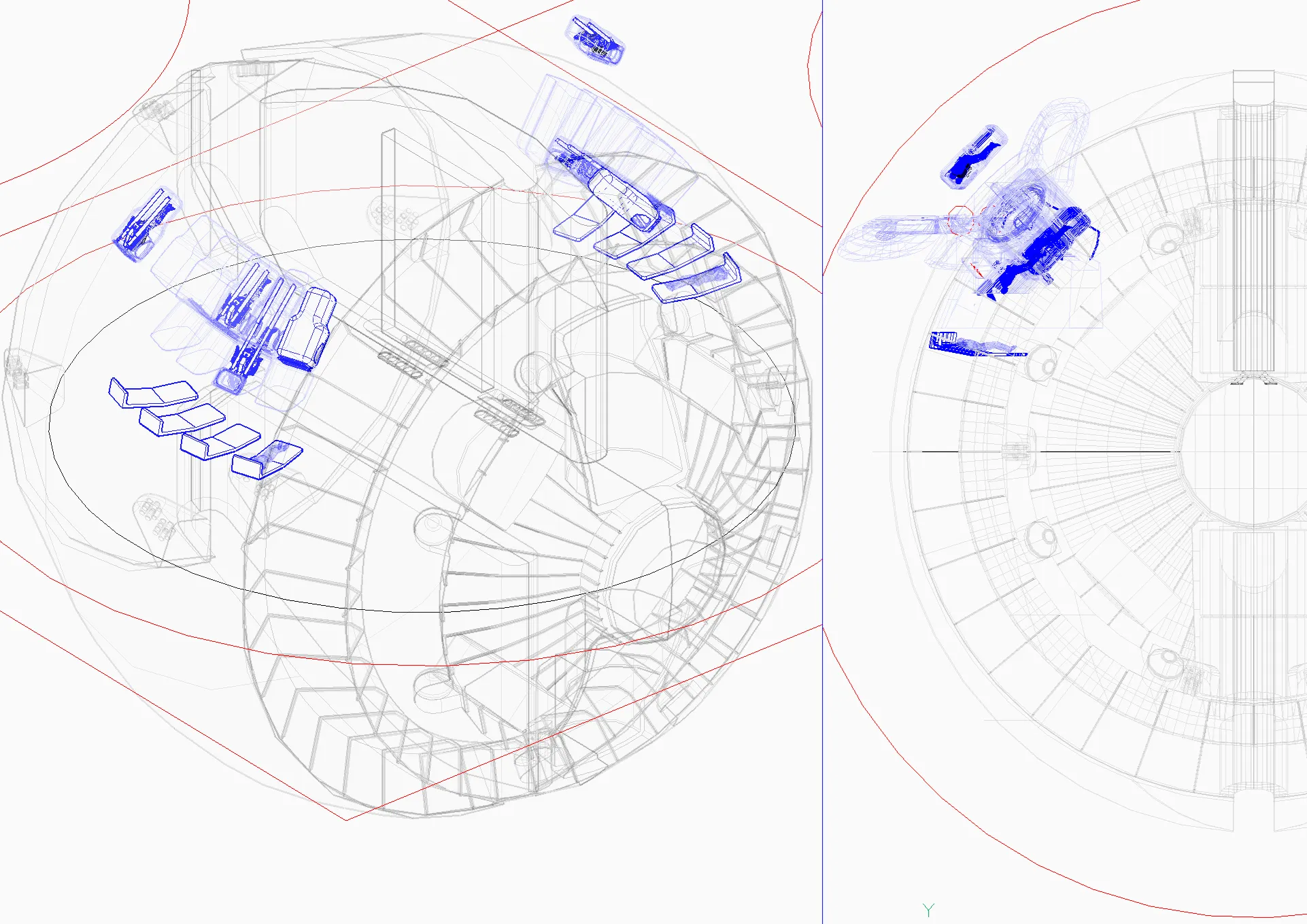

Zwischenstand Comet Bugkugel Deck 5 (Rettungs-Alkoven) oberhalb der Kojen (Deck 4). Zustieg erfolgt bei abgeschalteter Bordgravitation.

Die COMET ist auf max 8 Personen ausgelegt, ob Simon Wright als Person oder Handgepäck zu rechnen ist, laß ich im Moment noch offen.

Danke für die herzliche Aufnahme in diesem Board

Verwendete(s) Programm(e):

BricsCAD Pro V26

3D Konstruktion mit (geplant) komplettem Innenausbau.

Stand 8

Stand 9 in Arbeit:

Rettungsalkoven (je 4 Stück oberhalb der Schlafräume)

und Hauptzyklotronenräume (je 3 Zwischen Rettungsalkoven und Kollektor-Bugflossen) (=6 von final 9)

Alles Deck 5 der Bugkugel.
