Polygone und n-gons

Also ich versteh jetzt nicht genau was du meinst oder vielleicht auch doch

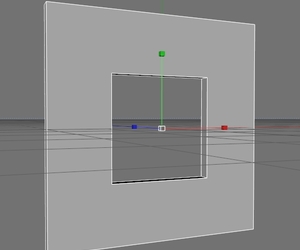

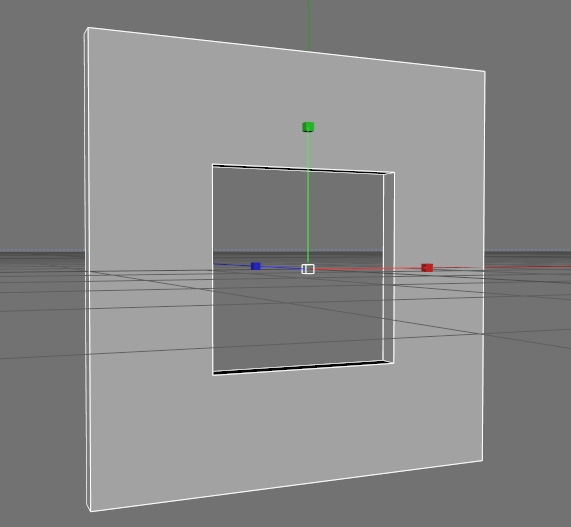

also wenn du es so meinst, wie auf meinem Bild... Dafür habe ich jetzt zwei 4Eck splines genommen, dann zu richtigen Splines konvertiert (''c'') und dann miteinander verbunden (beide anwählen, rechtsklick/verbinden) und dann dem ExtrudeNURB untergeordnet.

hab ich das jetzt richtig verstanden?

Aber wofür brauchst du das so? So wie es auf deinem angehängten Bild ist, ist es korrekt; dass sind ja auch keine Ngons sondern normale Polygone (4 Eckpunkte)

EDIT: Beim ExtrudeNURB kannst im Deckflächen Tab bei ''Typ'' einstellen, ob es 3ecke, 4ecke oder Ngons sein sollen.

Normalerweise bekommst Du keine Verbindungslinien wenn Du mit Splines arbeitest. Sie werden wie Silvio sagte verbunden und dann in den ExtrudeNurbs geworfen.

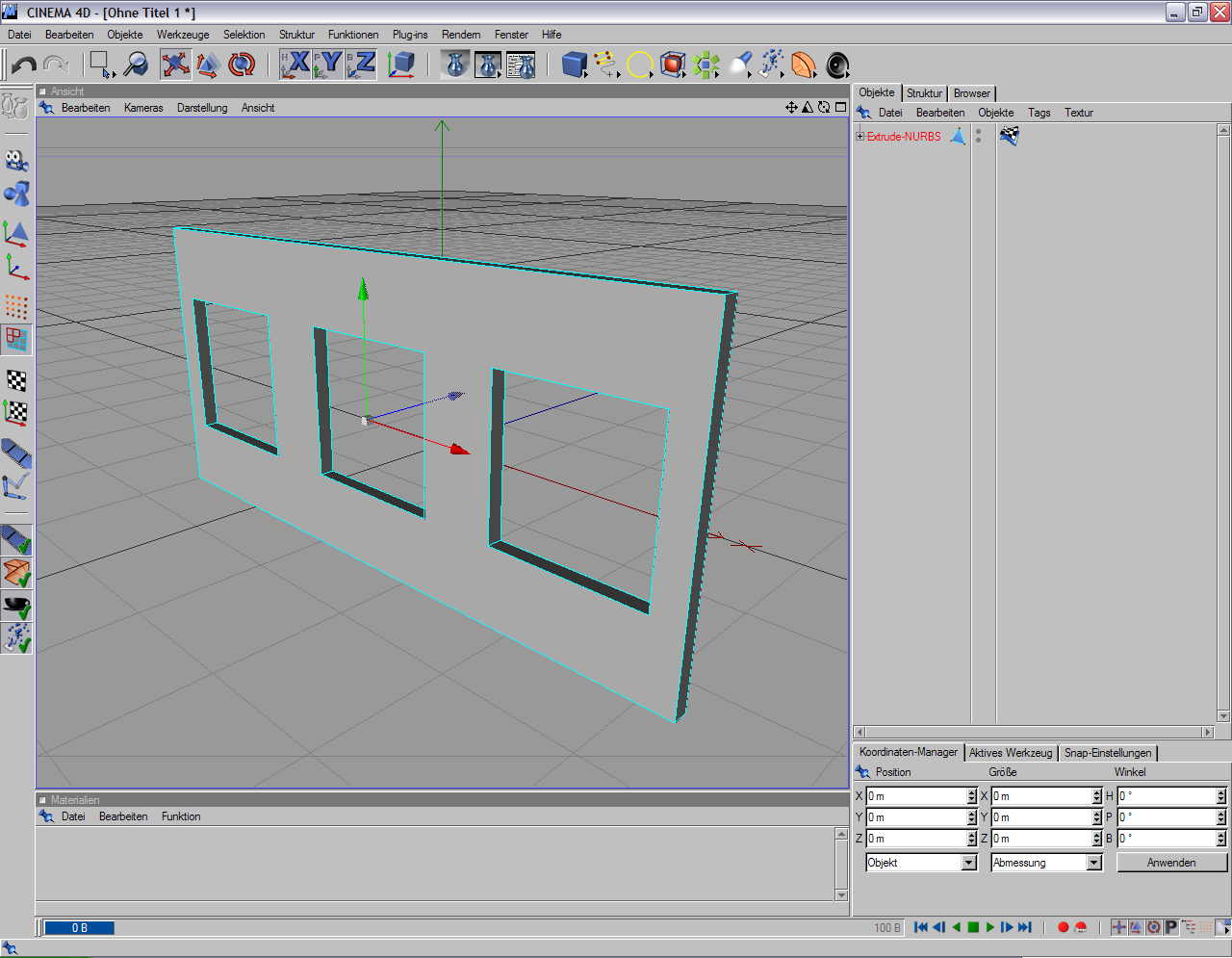

Du kannst ja in ein großes Rechteck mehrere kleine Rechtecke packen (Häuserfront mit Fenster). Die Splines wandeln, verbinden und ins ExtrudeNurbs damit. So wie Silvio es gezeigt hat.

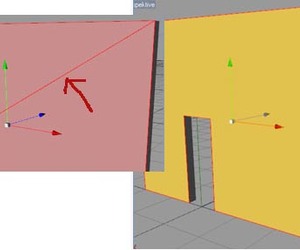

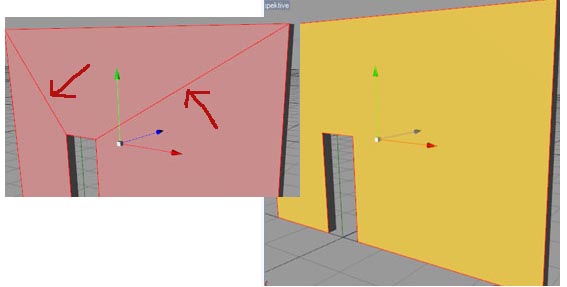

Wo die Linien herkommen ist mir jetzt ein Rätsel. Selbst wenn ich das ExtrudeNurbs konvertiert habe tauchen keine Linien auf.

Don Poly und Elfmann haben schon gesagt, wie es geht, so etwas ohne Ngons zu erstellen. Falsche Einstellung? Vielleicht. Vielleicht stimmt auch was mit Deinen Splines nicht.

Wie bei Elfmann bekomme ich bei solchen Objekten übrigens auch automatisch N-gons. Scheint die Standardeinstellung zu sein. Wie Don Poly schon erwähnt hat, man kann diese Einstellungen des Extrude Nurbs ändern. Du kannst aber beispielsweise auch nach dem Konvertieren über "Funktionen - N-gons auflösen" (oder wie immer das auf Deutsch heißt, ich habe von Anfang an nur mit dem englischen Interface gearbeitet) die N-Gons entfernen. Cinema sucht dann die effektivste Lösung, die N-gons zu entfernen. Allerdings ist diese optimale Lösung oftmals meshtechnisch nicht von Vorteil.

Ich konvertiere solche Objekte eigentlich lieber als N-Gon. Grund: Ich schneide hinterher das Mesh so, wie ich es brauche. Insbesondere bei Hauswänden stelle ich den Offset für das Extrude Nurbs auf Null, um ein flaches Objekt zu erhalten. Je nach Objekt ist es weniger Arbeit, das flache Objekt erst so zu schneiden, wie man es braucht, und dann die Wand zu extrudieren.

LG
contrafibbularities

Ich entnehme dem ExtrudeNurbs eine Deckfläche und den Rest lösche ich. Die Deckfläche läßt sich dann wunderbar mit dem Messer bearbeiten und dann extrudieren.
