Logos etc

Dargain

Hi.

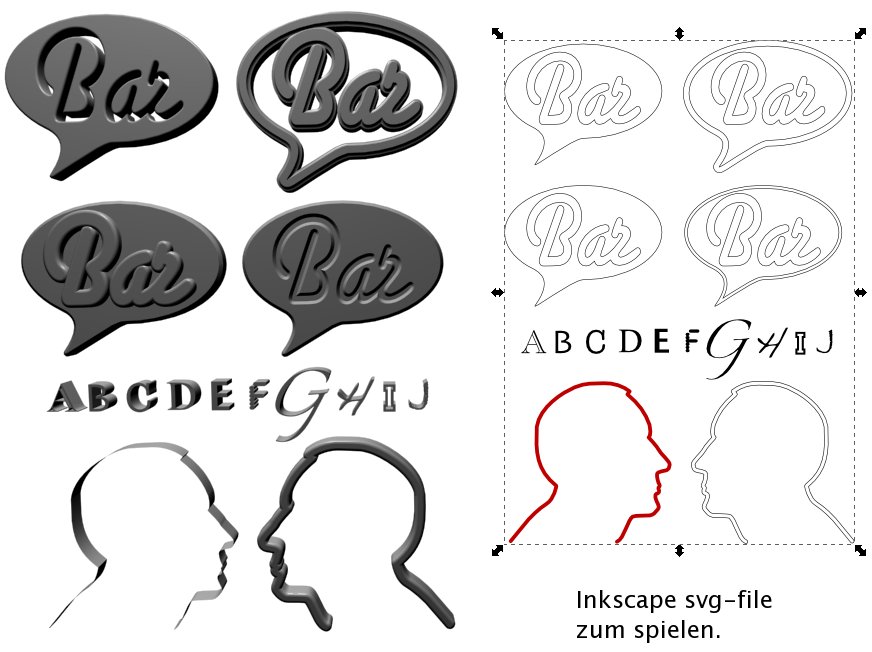

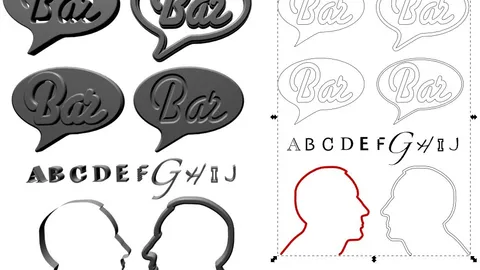

Ich habe mal ein kleines SVG-Test-file zusammengestellt zum spielen.
Erzeugt mit Inkscape (https://www.3d-board.de/www.inkscape.org) und als "plain-svg" gespeichert.
Einfach in die svg-ladefähige 3d-App importieren und die Pfade, die jetzt "Splines" sind extrudieren-fertig.
In Inkscape lassen sich sehr komplexe Zeichnungen erstellen, die mit Hilfe eines SplineTools die reinste Qual darstellen würden. Wer also selbstentworfene Logos etc. rendern möchte, kann die Zeichnung hierfür prima in Inkscape realisieren. Ein paar Dinge muss man schon wissen: zB. sollten Schriften in Pfade umgewandelt werden und Zeichnungen die "Löcher" enthalten, wie die Buchstaben "A, B, D etc") müssen vor dem speichern in "Combined Paths" umgewandelt werden. Wer noch Fragen hat, bitte gerne.
Gruß
Dargain

contrafibbularities

Hi,

nette Testfile, und eine Motivation, die svgs endlich mal selbst auszuprobieren.

Ich habe mir die Zip-File heruntergeladen und werde heute testen, ob sich die svg-Dateien in C4D verwenden lassen. Wenn das klappt, werde ich mir Inkscape mal näher ansehen, da ich mich ja immer noch mit Photoshop zur Pfaderstellung herumquäle.

LG
contrafibbularities

3d-freak

und wie bekomm ich die dateien in c4d mal fragen muss

mfg lule2

contrafibbularities

@lule2

Ich konnte Dargains Datei noch nicht testen. Möglicherweise kann man svgs gar nicht in C4D importieren.

Wenn es allerdings so funktioniert, wie bei Illustrator-Dateien, kannst Du sie einfach über Datei - Öffnen laden.

LG
contrafibbularities

3d-freak

contrafibbularities, geht eben nicht, deswegen frage ich ja nach

mfg lule2

Dargain

Waaas? Cinema4d kann keine svgs importieren? Ihr macht Witze. Ich habe ja bloß die 6CE version und da war das noch nicht aktuell mit svg. Aber nach 6 Jahren gehts immer noch nicht? Ich glaubs ja nicht. Dann finde ich vielleicht noch was anderes.
Gruß
Dargain

vidiot

Tja - gutes altes Cinema.

Für trueSpace hat jemand ein Phyton Script geschrieben das SVG importieren kann - einfach mal im deutschen trueSpace Forum stöbern....

Mit Art of Illusion war´s na klar kein Problem.
Man kann dank eines Toolscript bestimmen auf welche Ebene mit welcher
Skalierung und Genauigkeit die SVG Pfade ankommen.
Es werden aber mit Sicherheit nicht alle SVG Features unterstützt....
Deshalb sind nicht alle Kurven sichtbar - ich denke es liegt an der Gruppierung.
Mal sehen....
EDIT: AHA - Pfade zerlegen (in Inkscape) ist das Zauberwort - dann klappt es auch mit dem Nachbarn!

Vid

Dargain

Hi vidiot.
Das Toolscript ist aber nicht normaler Bestandteil von AoI, oder? Ich hatte das natürlich auch probiert, nur ohne Erfolg.
Gruß
Dargain

PS: für C4D prophezeie ich ein svg-loader-plugin für supergünstige 45,95$.

vidiot

Zitat

Original von Dargain
PS: für C4D prophezeie ich ein svg-loader-plugin für supergünstige 45,95$.

Hi Dargain - und danach bringen Sie ein "SVG Forte" 79,95 €

Zitat

Das Toolscript ist aber nicht normaler Bestandteil von AoI, oder? Ich hatte das natürlich auch probiert, nur ohne Erfolg.

Das Toolscript wird mit dem Script und Plugin Manager heruntergeladen.
Es geht auch "von Hand".

Wie gesagt: Die Pfade müßen zerlegt werden - das Script hat mit den Gruppen schwierigkeiten - aber jetzt kann ich alles in AOI sehen.

Das TrueSpace Script habe ich noch nicht probiert. Aber TS arbeitet
auch mit *.ai sehr gut. Das "*.ai" Script in AOI stinkt ein wenig ab und ich verstehe zu wenig davon es "aufzubohren"

Ein Nachteil gegenüber Cheetah scheint zu sein das AOI keine Regionen aus den Kurver herausextrahieren kann. Also müßte man solche Logen mit Hilfe von Booleans erstellen. Oder tricksen

Vid
