Kostenloses Cineversity-Plugin "ArtSmart" (R13/R14)

Danke das ist ja mal echt praktisch. Da werde ich jetzt wieder öfter Illustrator benutzen.

Das war mal das Foto einer Sonnenblume in AI vektorisiert und jetzt in Cinema geladen.

Das ist ja fantastisch! Darauf habe ich schon ewig gewartet, es funktioniert auch einwandfrei.

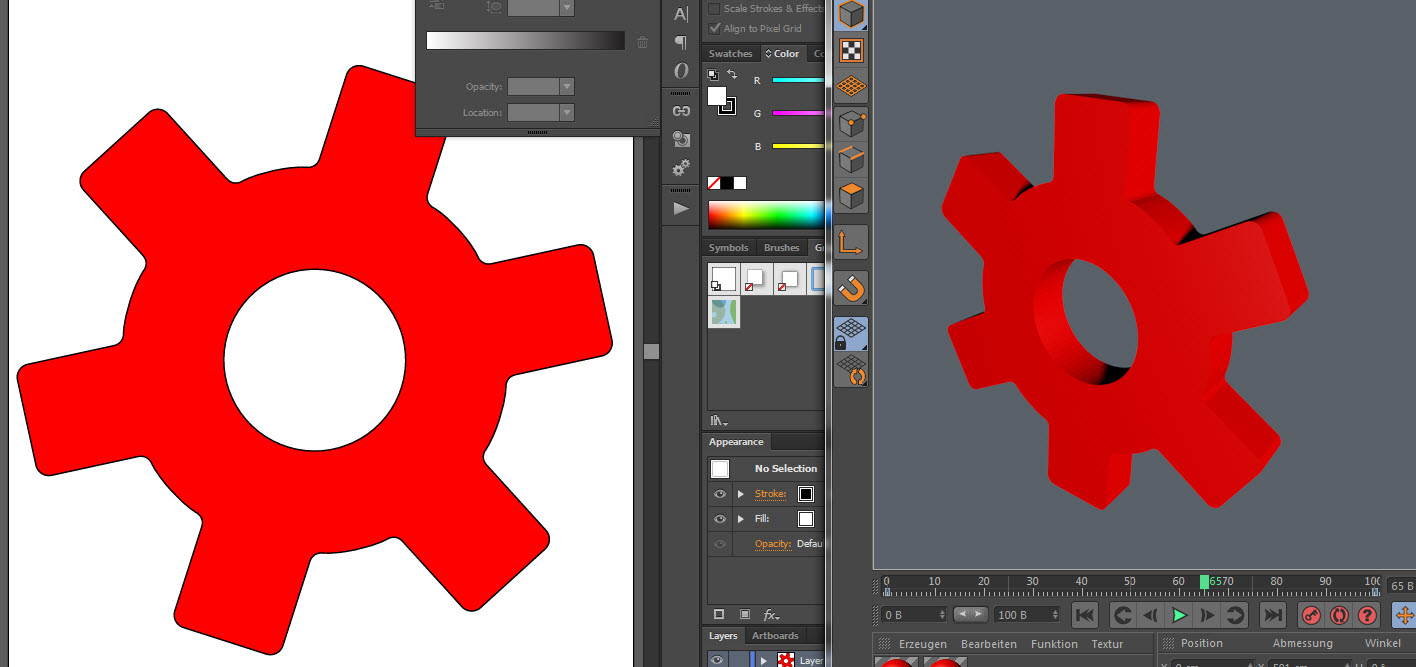

Is ja eigentlich nix für mich, aber ich frage mich warum der innere Radius in 2d anders ausfällt als in der 3d-Version?

Gruß
Dargain

Weil ich mir beim Extrudieren noch die abgerundeten Kanten gegönnt habe. Ohne sieht es dann gleich aus:

Ich verstehe trotzdem nicht warum die runden Außenkanten die innere Rundung schärfer macht - jedenfalls sieh es so aus.

Gruß
Dargain

Dann empfehle ich Dir Dich einmal hinzusetzen und zu erlernen wie der Extrude-Nurbs in C4D mit Rundungen umgeht.

Zitat von Ascania

Dann empfehle ich Dir Dich einmal hinzusetzen und zu erlernen wie der Extrude-Nurbs in C4D mit Rundungen umgeht.

Au, au! Wie ich Dargain kenne, gibt's jetzt Ärger. Das hättest Du ja auch etwas höflicher ausdrücken können.

Moin,

man kann es auch kurz erklären
Es gibt in Cinema zwei Möglichkeiten bei extrudierten Splines Deckflächen mit abgerundeter Kante zu erzeugen.

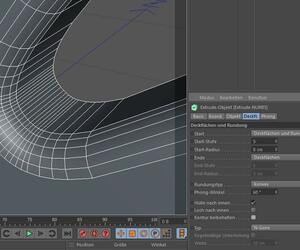

Normalerweise wird der Radius der abgerundeten Kante dem Umfang, der Kontur des Splines hinzugerechnet, dadurch verengen sich innere Radien um den Kantenradius:

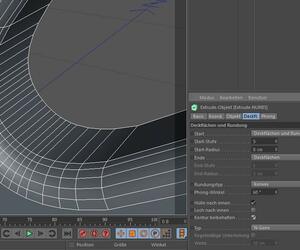

Aktiviert man die Möglichkeit, die Kontur des Splines zu erhalten, wird der Radius der Kantenrundung von der Splinekontur abgezogen:

[edit]Die zweite Möglichkeit entspricht mehr der Realität, wo man von einem Werkstück die Rundung abträgt und die Form grundsätzlich erhalten bleibt[/edit]

Schöne Grüße
