Es gibt 13 Antworten in diesem Thema, welches 6.081 mal aufgerufen wurde. Der letzte Beitrag (
Kannst du vielleicht ein Bild posten wie es aussehen soll?
Kanns mir grad schlecht vorstellen.
Moin,
wenn ich Würfel und Loch lese, fällt mir gleich dies ein: https://www.3d-board.de/index.php?page=DatabaseItem&id=3
Vielleicht passt es ja für dich.
greetz
dj

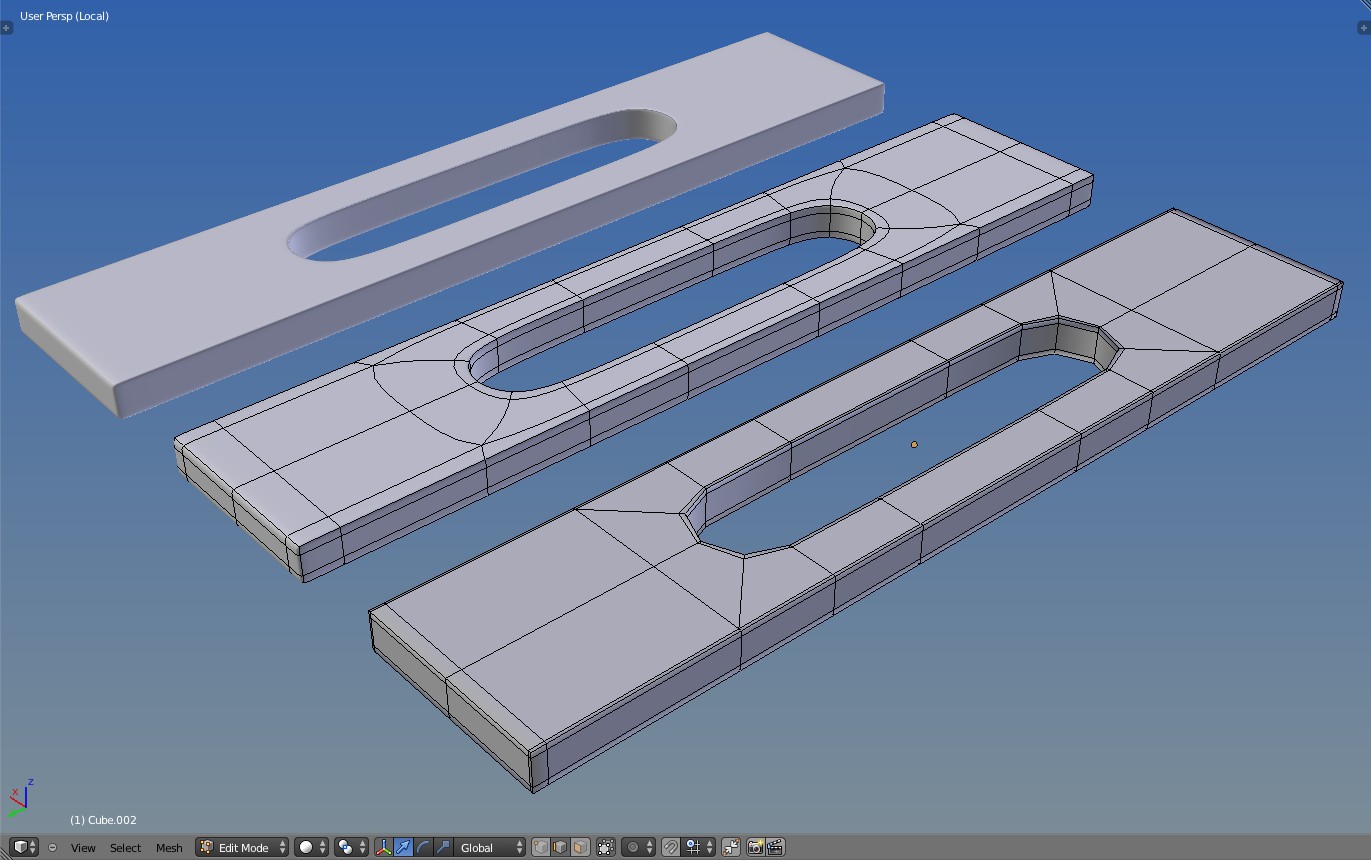

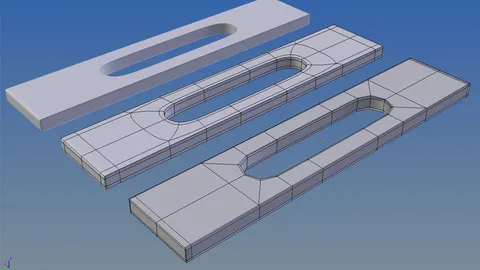

die topologie könnte etwa so aussehen
mit hypernurbs (heißt das in cinema so?) werden die kanten dann gerundet
Danke Euch - das hilft mir schon weiter. Besonders -- https://www.3d-board.de/index.php?page=DatabaseItem&id=3
die topologie könnte etwa so aussehen
Ich steh ( mal wieder) aufm Schlauch - wie hast Du das mittlere erzeugt?
mit hypernurbs (heißt das in cinema so?)
Bisher - aber seit R15 heißt das Subdivision Surface.
Blöd wenn man sich an neue Bezeichnungen gewöhnen muß.

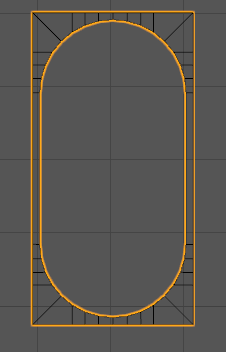

Wenn Du willst, kannst Du das hier nehmen, habs mal schnell in Blender "modelliert" und Du kannst es skalieren und exdrudieren, wie es gerade gebraucht wird.
ich kenne den funktionsumfang und deren bezeichnungen von cinema nicht.
darum habe ich mal versucht meine vorgehensweise in blender in einem bild zusammenzufassen.
dabei ist die lage der bohrumg zum würfel egal
auch schräge langlöcher sollten sich so erstellen lassen
1.: plane
2.: loops in den mittelpunkten der bohrungen
3.: loops beveln mit 2 unterteilungen
4.: kreise in den mittelpunkten hinzufügen und die vertices löschen
5.: brücken zwischen 4-ecken und kreise hinzufügen
6.: überflüssige faces löschen
7.: 2 weitere brücken erstellen
8.: loops hinzufügen, damit die bohrungen nicht zu stark verzerrt werden
9.: SDS-modifier mit weiteren loops um die kanten zu schärfen
Moin lichtfeanger,

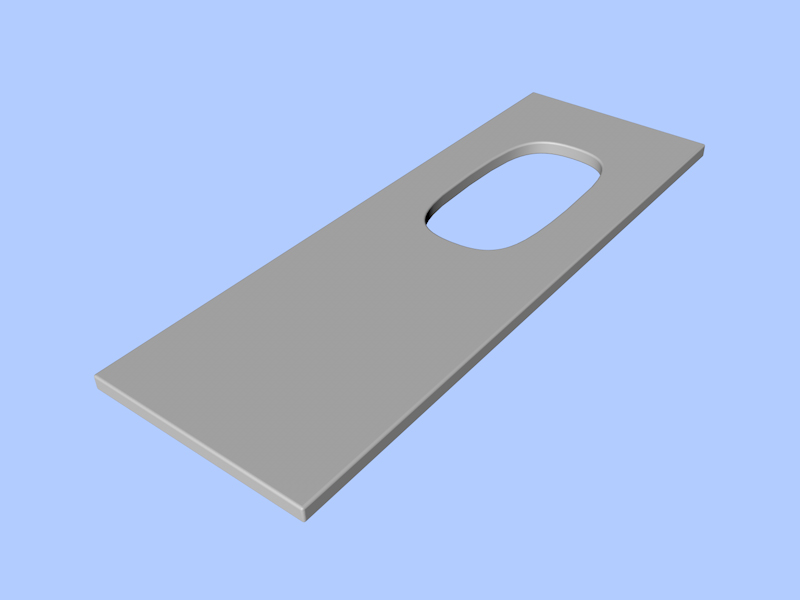

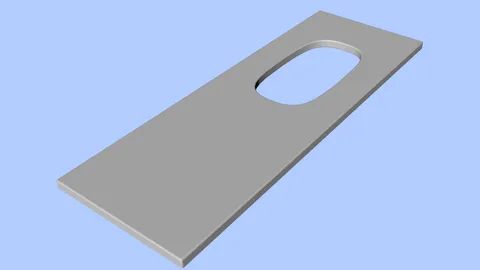

meinst Du in etwa sowas oder verstehe ich dich falsch?
Dies ist mit Boole erstellt und dann gebevelt.
Das nenne ich "Erste Hilfe" !
User helfen User.
Das finde ich "Spitze!"
