.mtl und Photoshop

Rosinenbomba · 6. Februar 2012

Nabend!!!

Hab eure Seite hier gerade gefunden und bin ziemlich
verzweifelt, weil ich echt ncihtmehr weiß was ich machen soll... Ich
habe mir von Deviantart nen 3D Object runtergeladen, da waren zwei
Dateien drin, einmal ne .obj und einmal ne .mtl
Die .obj konnte ich
super mit ps5 extended laden, skalieren usw... bis ich dann nach na
gunten halben stunde gemerkt hab, dass das gesamte Ding aus einem
Material besteht!!!

Ich habe mich jetzt mehrere Stunden damit
beschäftigt, und so ziemlich alles versucht was mir eingefallen ist, das
habe ich alles schon versucht:

überprüft, ob es in der .mtl mehr als 1 Material gibt. Es gibt 27.
überprüft, ob die in der .obj auch angewendet werden. werden sie.
überlegt,
ob es vllt. an einer falschen schreibweise liegen könnte, die ps nicht
interpretieren kann oder so... da kenn ich mich aber nicht wirklich aus,
bis auf n paar absätze setzen hab ich da nix gemacht^^
nach
konvertierern gesucht. vllt spinnt ps ja nur bei .obj dateien -> das
einzige was ich gefunden habe, ist "3D Object Converter" ... der zeigt
das 3D Objekt auch perfekt mit allen 27 Materialen an. Leider kann ich,
da es nur eine shareware ist, es nicht in nem anderen format
abspeichern.
In mindestens 7000000 Foren gesucht, ob das in
bekanntes Photoshopproblem ist. Entweder ich bin wirklich zu blöd oder
ich weiß auch nicht.

Hilfe!^^

übrigens, ich hoffe ich habe das im richtigen Forum gepostet, habe kein anderes gefunden wo das reingepasst hätte...

Vielen Dank schonmal!!!
mfg Johannes B.

Dargain · 6. Februar 2012

Hallo,
27 Materialien sagst Du? Ja und wo sind die? Sind es einfache diffuse Farben oder gehören Bild-Texturen dazu?
Einfache Farbe sehen in der mtl-Datei zB so aus:

Zitat

newmtl default
Ns 64
Kd 0.644 0.700 0.700
Ks 0.062 0.062 0.062
Ka 0.495 0.495 0.495

newmtl Material
Ns 80.000000
Tr 1.000000
Kd 0.000000 0.501961 0.000000
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

newmtl Material.2
Ns 80.000000
Tr 1.000000
Kd 0.501961 0.000000 0.501961
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

newmtl Material.3
Ns 80.000000
Tr 1.000000
Kd 1.000000 0.000000 0.000000
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

newmtl Material.4
Ns 80.000000
Tr 1.000000
Kd 0.400000 0.800000 1.000000
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

newmtl Material.5
Ns 80.000000
Tr 1.000000
Kd 1.000000 0.400000 0.400000
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

newmtl Material.6
Ns 80.000000
Tr 1.000000
Kd 0.501961 0.501961 0.000000
Ks 1.000000 1.000000 1.000000
Ka 0.1 0.1 0.1

Alles anzeigen

Gruß
Dargain

Rosinenbomba · 6. Februar 2012

newmtl material_1
Ns 3
d 1.000000
illum 2
Ka 0.000000 0.000000 0.000000
Kd 0.992157 0.992157 0.992157
Ks 0.000000 0.000000 0.000000

newmtl material_2
Ns 3
d 1.000000
illum 2
Ka 0.000000 0.000000 0.000000
Kd 0.992157 0.992157 0.992157
Ks 0.000000 0.000000 0.000000

newmtl material_3
Ns 3
d 1.000000
illum 2
Ka 0.000000 0.000000 0.000000
Kd 0.992157 0.992157 0.992157
Ks 0.000000 0.000000 0.000000

so sehen die aus...

Ich habe jetzt gerade nochmal kräftig weiterprobiert und bin ein stück weiter:

Ich konnte die dateien mit bryce laden und habe sie dann als 3ds max exportiert. wenn ich diese in photoshop öffne, habe ich zwar immernoch nur ein material, dass demenstprechend das gesamte objekt "versorgt", dafür ist es nun wenigstens in die verschiedenen "mashes" (heißt doch so, oder?^^) eingeteilt. In der .obj steht übrigens "# Exported from Bryce 5.5" Liegts vllt an der alten version?

sorry nochmal für meine unglaubliche unwissenheit^^

Dargain · 6. Februar 2012

Du brauchst Dich überhaupt nicht zu entschuldigen!
Ich habe zur Zeit keine Photoshop - was ich so aus den Foren rauslese gab es eine Beschränkung/Bug auf 8 Materialien - alles was darüber lag wurde ignoriert und zu einem zusammengefasst. Ab Version 12.2 soll es funktionieren. Ich kann das aber nicht überprüfen. Vielleicht kann ich aber einen Blick auf das OBJ werfen (wenn Du es verlinken magst). Wenn Englisch Dich nicht abschreckt könnten diese Videos vielleicht hilfreich sein: http://www.robinwood.com/Catal…Pages/CS4-3D-4_Paint.html

Gruß
Dargain

Ghostpanther · 7. Februar 2012

Da ich die mtl-Dateien nur von Bryce und vom Ivy-Generator kenne, habe ich einfach mal nach "mtl Datei Photoshop" gegoogelt und bin auf diese Links gestoßen.
Vielleicht hilft Dir das ja weiter, da scheint es um ganz ähnliche Probleme zu gehen.

http://www.photoshop-cafe.de/forum/showthread.php?t=3651

Hier geht's zwar um Houdini, aber vielleicht hilft Dir die Anleitung ja. Ist allerdings in Englisch: http://odforce.net/wiki/index.…d_Photoshop_CS_3_Extended

Diese Künstlerin scheint mehr von der Sache zu verstehen, auch das ist in Englisch: http://www.perpetualvisions.co…ng/review-3dmodeling.html - sie schreibt auf ihrer Homepage, daß sie Tutorials für die Bedürfnisse der User schreibt / geschrieben hat, und wer Probleme hat, soll sie direkt anmailen.

An der Uni Oldenburg hat jemand eine PDF für ein Wavefront-Objekt geschrieben: http://www.informatik.uni-olde…JOGL-10-Wavefront-OBJ.pdf

Deine Anfrage auf 3D-Ring.de hat übrigens ein paar Antworten bekommen ...

Aber vielleicht solltest Du die Frage auch nochmal auf PSD-Tutorials.destellen.

Rosinenbomba · 7. Februar 2012

danke schonmal ein paar der posts hab ich mir auch schon durchgelesen. Englisch ist jetzt nicht so das Problem

Werds auf jeden fall nochmal bei psd tutorials posten.

Es geht um dieses Objekt: http://xmas-kitty.deviantart.com/gallery/#/d4o2ll1

Dargain · 7. Februar 2012

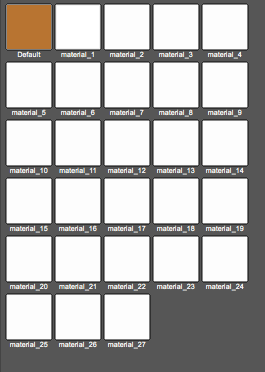

Na da hat dat Miss Kitty es sich ja einfach gemacht und das Modell gruppiert und überall die gleichen Materialien verwendet.

Gruß
Dargain

Rosinenbomba · 7. Februar 2012

Das passt perfekt zu dem hier:

http://forums.adobe.com/message/3379365

Da steht dass photoshop alle gleich aussehenden Materialien zu einem zusammenfasst, auch wenn sie ind er mtl anders heißen... quasi alles was gleich ist, egal wie es heißt wird zusammengefasst.

Und wie soll ich das jetzt ändern?
isses einfacher manuell im editor n paar zahlen zu ändern damit andere farben rauskommen, oder soll ichs lieber mit nem 3d prog ändern?

Dargain · 7. Februar 2012

Versuchs mal mit dieser mtl Version:

Zitat

newmtl material_1
Ka 0 0 0
Kd 0.501961 0 0
Ks 0 0 0
Ns 3
newmtl material_2
Ka 0 0 0
Kd 0.501961 0.501961 0
Ks 0 0 0
Ns 3
newmtl material_3
Ka 0 0 0
Kd 0 0.501961 0
Ks 0 0 0
Ns 3
newmtl material_4
Ka 0 0 0
Kd 0.501961 0.25098 0
Ks 0 0 0
Ns 3
newmtl material_5
Ka 0 0 0
Kd 0 0.501961 0.25098
Ks 0 0 0
Ns 3
newmtl material_6
Ka 0 0 0
Kd 1 0 0
Ks 0 0 0
Ns 3
newmtl material_7
Ka 0 0 0
Kd 0.25098 0.501961 0
Ks 0 0 0
Ns 3
newmtl material_8
Ka 0 0 0
Kd 0 0.25098 0.501961
Ks 0 0 0
Ns 3
newmtl material_9
Ka 0 0 0
Kd 1 0.501961 0
Ks 0 0 0
Ns 3
newmtl material_10
Ka 0 0 0
Kd 0.501961 1 0
Ks 0 0 0
Ns 3
newmtl material_11
Ka 0 0 0
Kd 0 0 1
Ks 0 0 0
Ns 3
newmtl material_12
Ka 0 0 0
Kd 0.501961 0 1
Ks 0 0 0
Ns 3
newmtl material_13
Ka 0 0 0
Kd 1 0 1
Ks 0 0 0
Ns 3
newmtl material_14
Ka 0 0 0
Kd 0.298039 0.298039 0.298039
Ks 0 0 0
Ns 3
newmtl material_15
Ka 0 0 0
Kd 1 0.4 0.4
Ks 0 0 0
Ns 3
newmtl material_16
Ka 0 0 0
Kd 0 1 0.501961
Ks 0 0 0
Ns 3
newmtl material_17
Ka 0 0 0
Kd 0 0.501961 1
Ks 0 0 0
Ns 3
newmtl material_18
Ka 0 0 0
Kd 1 0 0.501961
Ks 0 0 0
Ns 3
newmtl material_19
Ka 0 0 0
Kd 0.8 0.8 0.8
Ks 0 0 0
Ns 3
newmtl material_20
Ka 0 0 0
Kd 1 0.8 0.4
Ks 0 0 0
Ns 3
newmtl material_21
Ka 0 0 0
Kd 0.8 1 0.4
Ks 0 0 0
Ns 3
newmtl material_22
Ka 0 0 0
Kd 0.4 0.8 1
Ks 0 0 0
Ns 3
newmtl material_23
Ka 0 0 0
Kd 0.4 0.8 1
Ks 0 0 0
Ns 3
newmtl material_24
Ka 0 0 0
Kd 0.8 0.4 1
Ks 0 0 0
Ns 3
newmtl material_25
Ka 0 0 0
Kd 1 0.435294 0.811765
Ks 0 0 0
Ns 3
newmtl material_26
Ka 0 0 0
Kd 0.2 0.2 0.2
Ks 0 0 0
Ns 3
newmtl material_27
Ka 0 0 0
Kd 0.501961 0 0.501961
Ks 0 0 0
Ns 3

Alles anzeigen

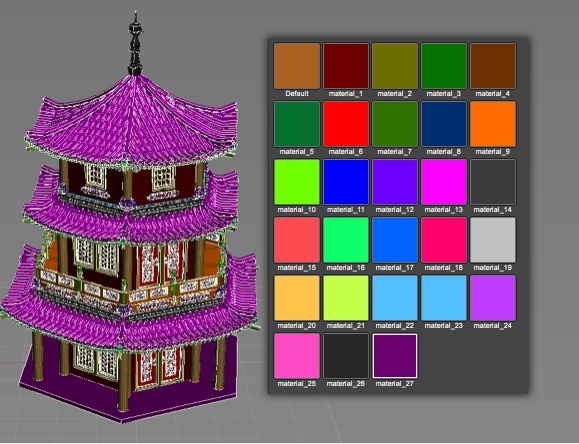

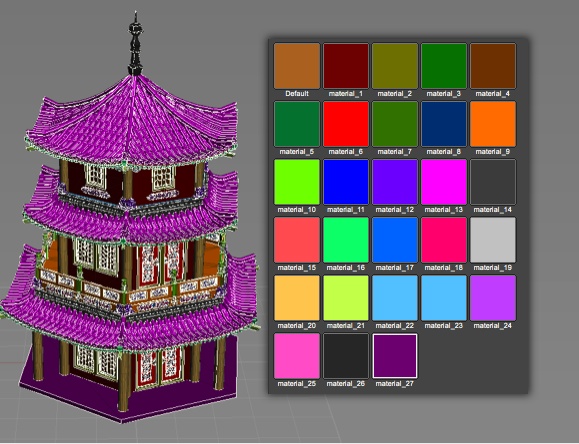

Das sollte dann etwa so aussehen:

Gruß
Dargain
