ein herz für frösche

Es gibt 21 Antworten in diesem Thema, welches 6.186 mal aufgerufen wurde. Der letzte Beitrag (14. Mai 2007 um 10:19) ist von silnic.

  • Verwendete(s) Programm(e):3dsmax, bryce, c4d, daz3d

    Ich bin von verschieden Froschliebhabern ansprochen worden, ich würde meine Frosch-Models ausnutzen und sie nach den Aufnahmen in dunkle, kalte Terrarien sperren und mit magersüchtigen Fliegen füttern.
    Das stimmt nicht!!!!!! :§$%
    Ich behandle mein Frösche wie Superstars. Jeder von ihnen hat eine eigene Villa in den peruanischen Anden.
    Als Beweis habe ich einen meiner Darsteller gebeten, den geneigten Zweiflern mal einen Blick in sein Domizil werfen zu lassen.
    Er gewährt uns einen Blick in sein Badezimmer mit der handgeschiedeten, aus purem Gold bestehenden Badewanne. Dort entspannt er bei geöffnetem Fenster umgeben von Pro-Mücken-Kerzen.

    q.e.d.

    Spass beiseite. Beim erstellen des Bildes bin ich auf ein Problem gestossen.
    Ich habe mal ein Bild von der einzelnen Wanne mit gepostet. Wenn ich die Wanne in 3dsmax oder C4d rendere, habe ich schöne glatte Seitenwände
    ( hier in 3dsmax gerendert ).
    Beim Importieren als 3ds oder obj-Datei in Bryce "vergißt" Bryce die glatten Flächen und stuft sie ab.
    Zur Info:
    Die Wanne setzt sich aus knapp 28000 Poligrammen zusammen.
    Frage:
    Wie kriege ich die Seitenwände glatt? Mache ich beim Exportieren einen Fehler?
    Das hin und herschieben von 3dsmax nach c4d und umgedreht klappt jedenfalls prima.

    Als drittes Bild habe ich mal einen ersten Versuch einer Blechcouch gepostet.
    Vorteile:
    -zu hundert Prozent recyclingfähig
    -extrem leicht
    -pflegeleicht, nur einmal im Jahr Rostschutz und Autopolitur
    -durch die in die Armlehnen intergrierten Leuchflächen und den Metalgerucht kommt beim Fernsehen echtes Autokinofeeling auf.

    Have fun
    silnic

  • Hm, hast versucht unter den Eigenschaften des importierten Objekts "smooth" einzustellen? Hat bei mir geholfen, da Bryce bei meinen importierten Sachen auch gerne mal Smooth oder Unsmooth benötigt, damits halt entsprechend "kantik" oder "rund" ist.

  • Du hast Fläche die sich überkreutzen.
    Kein mir bekanntes Programm kann dann sortieren wo innen und wo außen ist.
    Die meisten Programmen können aber beiseitig (d.h. innen + außen) eine Textur aufgeben.

    Dein Problem ist also das von Flächennormalen - das sich in diesem Fall nicht beheben läßt. Schlecht modeliert (verzeih mir das bitte) - Soll heißen: Das Ergebnis sieht ja im ersten Bild gut aus - technisch gesehen solltest Du dieses Ergebnis aber versuchen "sauber" zu erreichen.

    Gruß
    Vid

  • Vid, ich denke wirklich dass die Kanten durch den Umgang von Bryce mit importierten Objekten kommt. Das habe ich so ziemlich jedes mal wenn ich etwas importiere: Bryce setzt einfach selber eine Einstellung für Smooth oder Unsmooth, ohne zu schauen wies sein müsste (Ok, wo solls auch schauen? *g*), daher muss man jedes mal unter "E" ein mal Smooth, bzw Unsmooth klicken und es sieht aus wie vorher. Besonders lustig bei Objekten, die aus mehreren UNterobjekten bestehen und eben *nicht* alle gleichermaßen glatt oder kantig sein sollen. Hier darf man sich entsprechende Unterobjekte rausklamüsern und hier einzeln bei Bedarf "Smooth" oder "Unsmooth" klicken, da halt sonst restlos jedes Einzelteil geglättet wird. Hatte ich bei meinem Mech, wo ich einzelne Bereich glatt haben wollte und andere halt kantig.

    Eindeutiger Nachteil, wenn man etwas aus einem Einzelteil bastelt, wo man Bereiche kantig und andere glatt macht. Das führt unweigerlich zu Problemen, da man halt nur das ganze glätten kann und nicht Teilbereiche des Objekts...

  • vidiot und silnic

    "Schlecht modelliert" kann nicht die ganze Wahrheit sein. Ich weiß aus eigener Erfahrung, dass Objekte ausgerechnet in Bryce "kantiger" ankommen als in anderen Anwendungen. Das muß nicht mit schlechter Modellierung zusammenhängen.

    Ich habe mal drei Screenshots gepostet, und als Beispiel einen simplen Zylinder verwendet, bei dem man ja nicht wirklich "schlecht modellieren" kann.

    Import in Bryce:

    Bild 1 zeigt also besagten Zylinder, den ich in Hexagon mit 60 Umfangssegmenten erstellt habe. Das ist für eine "glatte" Darstellung in Hexagon ausreichend. Diesen Zylinder habe ich Bryce importiert. Der linke Zylinder wurde im Format 3ds aus Hexagon exportiert, der rechte als Wavefront-Objekt (obj).

    Wie man sieht, ist der linke Zylinder "kantig".

    Bild 2 zeigt dieselben beiden Zylinder, hier habe ich beim linken (3ds-Objekt) ein Smoothing von 25 grad angewendet.

    Import in C4d:

    Bild 3: Der dritte Screenshot zeigt die beiden exportierten Zylinder in Cinema 4D, beide unverändert, sowohl das 3ds-Objekt als auch das Wavefront-Objekt.
    Wie man sieht, sind hier beide Zylinder glatt.

    Mag sein, dass die Badewanne nicht optimal modelliert ist, das kann ich nicht beurteilen. Mit der Smoothing-Funktion in Bryce bekommst du sie in jedem Fall glatt.

    Du solltest allerdings darauf achten, dass die Glättung nur um so viel Grad erfolgt, wie unbedingt notwendig. Übermäßiges Glätten wirkt sich negativ auf die Texturierung aus, insbesondere 2D-Bildern als Textur eingesetzt werden.

    LG
    contrafibbularities

    3 Mal editiert, zuletzt von contrafibbularities (10. Mai 2007 um 13:11)

  • Bei so einfachen Körpern wie den Zylindern gebe ich Euch recht.
    Bei Bild 2 und Bild 3 sehe ich Flächen die sich überschneiden.

    Das ist nicht astrein modeliert - sollte mich die Ansicht oder der Screenshot täuschen werde ich Abbitte leisten :D (Naja man kann sich täuschen).

    Das mit dem Smoothing ist mir klar - das war definitiv nicht Punkt meiner Überlegung. Es gibt meshes die sich vor dem Smoothen überkreuzen und danach nicht mehr - das ist aber eher selten und generell wird es wohl eher vermieden werden.

    Silnic - vieleicht kannst Du das Pool-Model als untexturiertes *.obj mal anhängen?
    Dann kann man das sicher klären.

    Zitat

    Original von contrafibbularities
    "Schlecht modelliert" kann nicht die ganze Wahrheit sein.

    In diesem Fall schon - ich bin auch so alt das ich mir einen kleine Dickkopf (Alterssenilität) leisten kann. ;)

    Gruß
    Vid

    Edit:

    Zitat

    Original von Duestervieh
    Eindeutiger Nachteil, wenn man etwas aus einem Einzelteil bastelt, wo man Bereiche kantig und andere glatt macht. Das führt unweigerlich zu Problemen, da man halt nur das ganze glätten kann und nicht Teilbereiche des Objekts...

    Das ist aber nur in Bryce der Fall in jedem Modelingprogramm kann man selbstverständlich auch teilweise glätten - in diesem fall also in C4D vorab. Kein Thema.

  • vidiot
    Den Dickkopf kannst Du ruhig haben, Du hast ja auch insgesamt wesentlich mehr Ahnung von der Materie. =) Wie ich oben geschrieben habe, ich kann's nicht wirklich beurteilen, ob die Wanne an sich schlecht modelliert ist.

    Möglicherweise treten vorhandene Fehler nach dem Smoothen der Wanne sogar deutlicher zutage als im ungeglätteten Zustand.

    Solche Fehler werden durch Glättung natürlich praktisch nie "korrigiert", wie Du ja selbst angedeutet hast. Um mögliche Mißverständnisse zu vermeiden: mein Hinweis auf das Smoothen sollte keinesfalls bedeuten, dass das ein Heilmittel für ein unsauberes Mesh wäre.

    Egal ob fehlerbehaftet oder fehlerfrei - bei importierten Objekten ist diese kantige Darstellung in Bryce - wie Düstervieh ganz richtig gesagt hat - tatsächlich die Regel und nicht die Ausnahme. Das hängt nicht von simplen oder komplexen Objekten ab. Und wie Düstervieh auch erwähnt, es ist je nach Komplexität des importierten Objekts ganz schön viel Arbeit, sich die Einzelteile aus dem Gruppierungswirrwarr zu holen und mit der Glättung nachzubearbeiten.

    LG
    contrafibbularities

  • Danke erst mal für die Antworten.
    Ich würde die Datei ja als .obj hier posten, das Problem ist nur, dass die Datei 106 Mb groß ist. Auch komprimiert bleiben noch 14 Mb.

    Frage:
    Könnten die Probleme entstehen, weil ich das Objekt quasi aus einer einzigen Fläche gezogen und gefaltet habe?

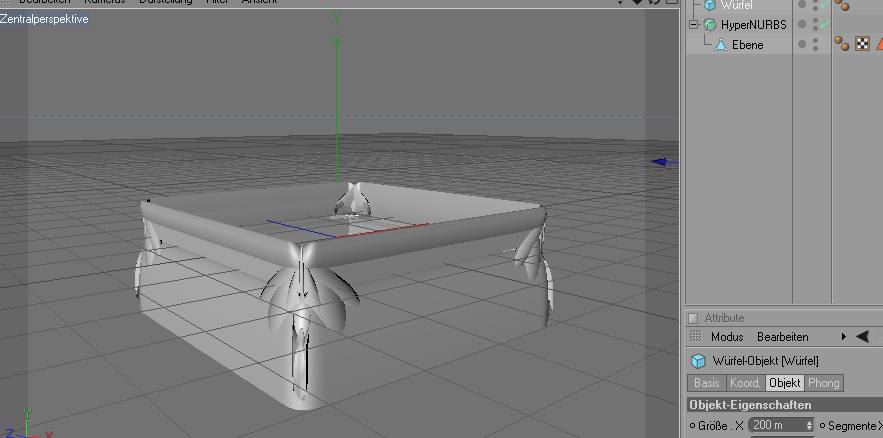

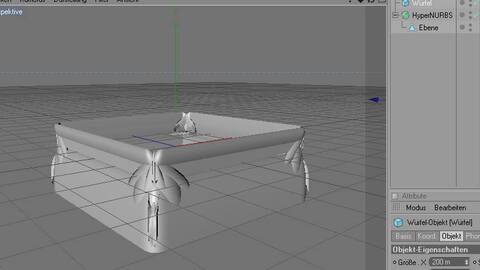

    (siehe screenshot unten)
    Obwohl mir das nicht logisch vokommen würde.

    silnic

  • Im Cad Bereich spricht man von einer Non-manifold Topologie.

    Das ist nichts schlechtes - wenn man es braucht.

    Mir hat man das so erklärt:
    Ein körper auf dem eine (virtuelle) Ameise läuft - die arme kann aber nicht jede Fläche des Körpers erreichen ohne herunterzufallen.

    So ein Körper kann ein Objekt sein das aus 2 Kugeln besteht die sich nicht berühren. Das ist in der mir bekannten Realität nicht möglich.

    Für Software (Cad und 3D Modeling tools) meist kein Problem - für einige schon - aber das ist ein anderes Thema.

    Du hast so einen Körper "by accident" gebaut. Spiel mal Ameise...
    Da stößt Du Dir wahrscheinlich den Kopf (aua!)

    Mir scheint auch der Polycount und die Dateigröße riesig. Aber ich kenne C4D und Bryce zuwenig um da was gescheites zu sagen.

    Gruß
    Vid

  • @ silnic: *lol* der alte Luxusfrosch lässt es sich aber gut gehen...;) :top

    @ alle:

    zu Bryce ist das Wissenswerte schon gesagt worden: man muss wirklich für jedes separate Objekt den Grad des smoothing oder bei Bedarf "kantig machens" einzeln festlegen. Wenn man auch nur irgendwo eine kleine Verrundung hat wird Bryce das -unabhängig vom Importformat- in den meisten Fällen erstmal als Polygonstufung darstellen...

    Im Beispiel der Blech-Couch ganz oben rechts wird das von Vid beschriebene Phänomen ja schon gut verdeutlicht: die Extrusionsstrecken schneiden sich hier gleich mehrfach. In so einem Falle ist es eher Glücksache wenn z.B. Bryce das in erwünschtem Maße smoothen kann...
    Abgesehen davon sind diese Überschneidungen auch die Kandidaten, die den polycount und damit die Dateigrösse unverhältnismäßig aufblähen.

    Insofern wäre es also schon empfehlenswert, ein Modell "konventionell" zu erstellen. Ich kenne dieses Phänomen zur Genüge z.B. von dem Tool "Elefont", man kann dort prima 3D-Formen aus Truetype-Symbolen erstellen, aber beim beveln entstehen sehr leicht solche Formen, oder nicht ganz geschlossene Flächen...
    Da hilft dann nix... :P

    vg
    space

    Geist ist geil!

    Einmal editiert, zuletzt von spacebones (10. Mai 2007 um 20:00)

  • silnic (und die anderen natürlich auch)

    Vom technischen Know-How habe (bzw. kann :D )ich meinen Vorrednern nichts mehr hinzuzufügen. Space hat das mit dem Smoothing ja auch noch mal bestätigt.

    Allerdings hat vidiot (natürlich =) ) auch recht behalten. Da stimmt was mit der Modellierung nicht, und zwar nicht nur an den Problemstellen, die vidiot sowieso schon erkannt hat.

    106MB ist für das Wannen-.obj viel, viel, viel zu groß. Mit dem Polycount kann da auch etwas nicht ganz stimmen. Das Problem liegt mit ziemlicher Sicherheit schon am Modell in Cinema selbst, und entsteht nicht erst beim Export als obj.

    Wäre interessant zu erfahren, wie Du die Wanne modelliert hast. Kannst Du das mal ein wenig beschreiben und, falls vorhanden, vor allem mit Screenshots vom Werdegang illustrieren. Detailliertere Screenshots vom Objekte- und Attribute-Manager wären möglicherweise auch sehr aufschlußreich.

    Wie groß ist denn deine Cinema-Datei? Und wie groß ist die Bryce-Datei?

    Mich wundert es (wenn ich da an meinen PC denke), dass Bryce so ein riesiges Objekt noch klaglos importiert. Wenn Du das in Bryce noch glättest und versuchst, die Wanne als Bryce-obp wieder zu exportieren, dürfte die Dateigröße der Wanne noch mal kräftig explodieren, falls sich Dein Rechner da nicht verabschiedet.

    In Deinem Fall würde ich das Glätten des Objekts momentant gar nicht mehr empfehlen, das dürfte a) nämlich etwas dauern und b) dürfte das die Ressourchen Deiner Kiste möglicherweise strapazieren.

    @space

    Ähnliche Probleme mit dem Beveln kenne ich aus C4D auch, noch von meinen Greebles. Sehr enge Kurven und Windungen bei den Objekten führten da beim Beveln zu dem von Dir genannten Phänomen.

    Allerdings kann ich dieses Beveln in C4D sehr gut steuern. Bei meinen Greebles fiel das erst bei extremen Nahaufnahmen auf. Ich habe damals bei allen Objekten die gesamte Oberfläche in Close-ups cm für cm überprüft und - wo Problemstellen vorhanden waren - mit den Parametern gespielt, bis die Oberflächen in Ordnung waren.

    Werden die Kurven und Windungen allerdings zu filigran, gibt's einen Punkt, an dem Beveln einfach keinen Sinn mehr macht, da sich Oberflächenfehler nicht mehr vermeiden lassen.

    LG
    contrafibbularities

  • silnic

    Noch ein Nachtrag. Damit nicht nur alle Dein Modell "schlecht" machen, ich hab auch eines in C4D produziert, das modellierungstechnisch wahrscheinlich schlecht gemacht ist.... :D

    Soll nur mal als hinkender Vergleich zu Deiner Wanne dienen:

    A4X 2310

    Das Ding besteht momentan aus ca. 300 Einzelobjekten, die sind auch fast alle gebevelt. Das Objekt ist sehr detailliert, und wenn man nah rangeht, hat man immer noch schön gerundete Ecken und Kanten. Als exportiertes Objekt ist das zwar immerhin auch 14MB groß, was allerdings bei der Komplexität im Vergleich zu Deiner Wanne trotzdem nur ein Bruchteil ist.

    Würde mich wirklich interessieren, wie Du auf Deine riesige Dateigröße kommst.

    LG
    contrafibbularities

    Einmal editiert, zuletzt von contrafibbularities (10. Mai 2007 um 22:24)

  • Tja, wie es aussieht, werde ich mich doch mal ein bischen mit dem ganzen Theriekram beschäftigen müssen.
    Manches, was Ihr da erwähnt, sind für mich Fremdworte.
    Mir fehlt da das "technische Know-How".
    Was Vidiot sagt, von wegen schlecht modeliert, trifft schon zu.

    Ich bin halt ein typischer Autodidakt: Mal sehen was passiert ,wenn ich da mal ziehe. :D
    Jemand, der in diesen Programmen unterrichtet wurde, hat es da leichter.

    Ich habe aber unabhängig davon ein (wenn auch nicht saubere) Lösung für mein Problem gefunden. Ich habe das Objekt als .3ds nach 3dsmax geschoben und von dort aus als .obj exportiert.
    Der Trick dabei ist, bei exportieren die Gruppen zu "smoothen".
    (bild 1).
    Dann hat Bryce beim Importieren und Rendern keine.
    (bild 2)

  • Sorry, falschen Button gedrückt.

    Also hier nun die Bilder.

    Ich kann auch leider nicht mehr so richtig nachvollziehen, wie ich die Wanne hingekommen habe. Ich habe aber nur ein ebene benutzt und die Tools "innen extrudieren" und "bevel" eingesetzt.
    Ich habe aber ein .zip mit der Datei angehängt. (ich hoffe es jedenfalls)

    Danke noch mal für dievielen Antworten.

    have fun
    silnic

  • Hi silnic,

    das ist jetzt auch wirklich nicht mehr nachvollziehbar wie Du die hinbekommen hast, schade... das blattartige Muster an den Ecken allein hat ja schon reichlich Polys durch Überschneidung... :P

    Aber jetzt hast Du ja ne Grundform zum Experimentieren ( wenn Du den Nerv haben solltest das Teil nochmal neu zu modellieren ;) )

    vg
    space

    Geist ist geil!

  • Hi silnic,

    ich verstehe immer noch nicht, wie das so groß werden konnte.

    Und ist das richtig: Du hast das Modell aus C4D erst in Max importiert, dort das .obj erzeugt und das dann in Bryce verwendet? Warum dieser Umweg? Sowohl aus Max als auch aus C4D kannst Du die erforderliche Datei erzeugen, ohne nochmaligen Zwischenschritt über ein weiteres Programm.

    Falls das ursprünglich in Cinema modelliert wurde: Was für eine Hypernurbs-Unterteilungsstufe hast Du denn für den Export verwendet? Hast Du vielleicht versucht, mit einer höheren Einstellung die fraglichen Stellen besser zu glätten? Zuviel Hypernurbs kann auch bei relativ simplen Objekten schnell zu hohen Polygonzahlen führen und das Objekt übermäßig aufblähen. Und nachdem Du ja offensichtlich auch Kanten gebevelt hast, was natürlich schon beim Grundobjekt zusätzliche Polygone erzeugt, wirkt sich das mit zuviel Hypernurbs dann natürlich kräftig aus.

    Wäre halt interessant zu wissen, wieviele Polygone die Wanne ohne Hypernurbs hat.

    Deine c4d-Datei hätte ich mir gerne angesehen, aber ich konnte sie nicht öffnen (unbekanntes Dateiformat). Arbeitest Du vielleicht schon mit R10? Ich hab nämlich noch R9.6...

    Der Screenshot ist wohl aus Max? Mit dem Programm kenne ich mich leider nicht aus, daher kann ich zu dem Shot nichts sagen.

    LG
    contrafibbularities

  • silnic

    Vergiß mein vorheriges Posting.

    Ich habe mir gerade die Demo von R10 geladen, mit der ich Deine Datei öffnen konnte.

    Die kurze Analyse ist leider niederschmetternd. Dein Grundobjekt (ohne Hypernurbs, das bei Dir auf Stufe 2 eingestellt ist) hat 28297 Polygone.
    Das steht bereits in keinem Verhältnis zur Komplexität des Objekts.

    Mit der von Dir eingestellten Hypernurbstufe hat die Wanne 479824 Polygone - das ist schlicht immens zuviel. Ich kann mich bei meinem Rechner kaum noch ruckelig im Editorfenster bewegen :D.

    Die Ebene, mit der Du angefangen hast, war bereits viel zu sehr unterteilt. Leider ist das ganze Objekt von Grund auf nicht effizient modelliert. Verbesserungsvorschläge kann man für dieses Objekt nicht machen. Ich kann leider nicht viel mehr sagen, als dass das von vornherein komplett anders hätte gemacht werden müssen.

    Das soll Dich aber jetzt keinesfalls entmutigen!

    Das Objekt zeigt, dass Du wohl noch sehr wenig über Modellierung in C4D weißt. Du brauchst einfach mal eine gute, professionell gemachte Einweisung in Cinema. Ich habe ein oder zwei Tips, die preislich günstig sind, die Dir Meiner Meinung nach auch Spaß machen werden, und die Dich in kurzer Zeit ein gutes Stück weiterbringen dürften. Ich bin ja selbst noch Anfänger, habe mit diesem Material gearbeitet und kann das wirklich wärmstens empfehlen.

    Sag mir einfach, ob Du interessiert bist. Wenn Du gerne mit C4D arbeitest, würde Dir das wesentlich mehr helfen als der Versuch, die Wanne "hinzubiegen".

    LG
    contrafibbularities

  • con:
    Danke für das nette Angebot, aber ich weiß noch nicht, ob ich mit c4d weitermache. Ich selber habe zu Hause kein c4d und es ist auch preislich momentan außerhalb meiner Möglichkeiten. 3dsmax war teuer genug.
    Stimmt übrigens, das Model habe ich in in der Version 10 erstellt.

    @space:
    Ich werde doch erst mal versuchen, eine superwahnsinnsedle Wanne in Max konstruieren, da kenne ich wenigstens ein bischen aus.

    Have fun
    silnic

  • Hi silnic,

    wenn Du 3DSMax Dein eigen nennst, wieso dann eigentlich noch C4D? ( Okay, das Haarmodul evtl. ) - für Max gibt`s doch für fast jede Lebenslage mittlerweile Plugins, und viele sehr gute auch als Freeware...

    ( Ich überleg mir auch jedes Mal ob ich das was ich vorhabe nicht mit meinen Bordmitteln hinbekomme ( 1000 Freeware-tools ) oder aber wenigstens mit dem Programm in dem ich mich am besten auskenne. In 3DSMax kenne ich mich ebenfalls ein Stück weit aus, und das hat bisher gereicht, nur hat mein Nachbar leider nicht immer Kapazität dass ich es regelmäßig nutzen könnte...)

    Aber, und auch das kenne ich nur zu gut, man will ja weiter was dazu lernen und jedes unbekannte Proggie entfacht erstmal den Neugier-Faktor... ;) :D

    Toitoitoi :D

    vg
    space

    Geist ist geil!

  • silnic

    Wenn Du eh schon Max hast, ist C4D auch überflüssig. Da ich selber nicht mit Max arbeite, kann ich Dir da kein konkretes Lehrmaterial empfehlen.

    Wenn Du - was auch sinnvoll wäre - Dich mal mit dem von Dir angesprochenen "Theoriekram" auseinandersetzen möchtest, solltest Du allerdings schon fündig werden. Zu Max gibt's da mehr als für Cinema. Beispielsweise gibt es sehr viele Videos von der Firma Gnomon, die sind allerdings für Fortgeschrittene.

    Auf alle Fälle würde ich an Deiner Stelle auch mal ein bischen Geld in professionell gemachtes Material investieren, in Ergänzung zu den kostenlosen Tutorials, die man im Internet findet. Aus meiner Erfahrung kann ich nur sagen, dass einen das in wesentlich kürzerer Zeit wesentlich weiter bringt.

    Viel Erfolg mit Deiner "superwahnsinnsedlen Max-Wanne" =).

    LG
    contrafibbularities

  • @space:
    Du weißt ja, wie das ist. Man weiß zwar, dass der eigene Besen gut kehrt, aber man schielt trotzdem noch nach den anderen Besen. :D
    Zum Beispiel ist die Oberfläche bei c4d für einen Laien besser verständlich als die von 3dsmax.
    Dafür gibt es für 3dsmax mehr Tut's.

    con:
    Für 3dsmax habe ich bereits verschieden Bücher und auch Schulungsvideos.(das meißte geborgt). Das Problem ist nur, dass ich so ein typischer Ausprobierer bin und die Beschäftigung mit Schulungsmaterial so gar nicht mein Geschmack ist. Zumal das ganze ja reines Hobby ist.
    3dsmax habe ich ja auch nur, weil ich es bei einer Firmenauflösung ganz billig bekommen habe.

    :nachdenklich: So, aber um zu zeigen, dass ich durchaus lernfähig bin, habe ich mal ein kleines Flugzeug in c4d bebastelt. Es besteht aus nur noch 3 Körpern mit zusammen 666 Poligonen. (die Anzahl ist Zufall, 616 wären Absicht).
    Das ganze einmal in c4d gerendert und einmal nach Bryce exportiert.


    Danke nochmal für alle Hinweise.

    have fun
    silnic
