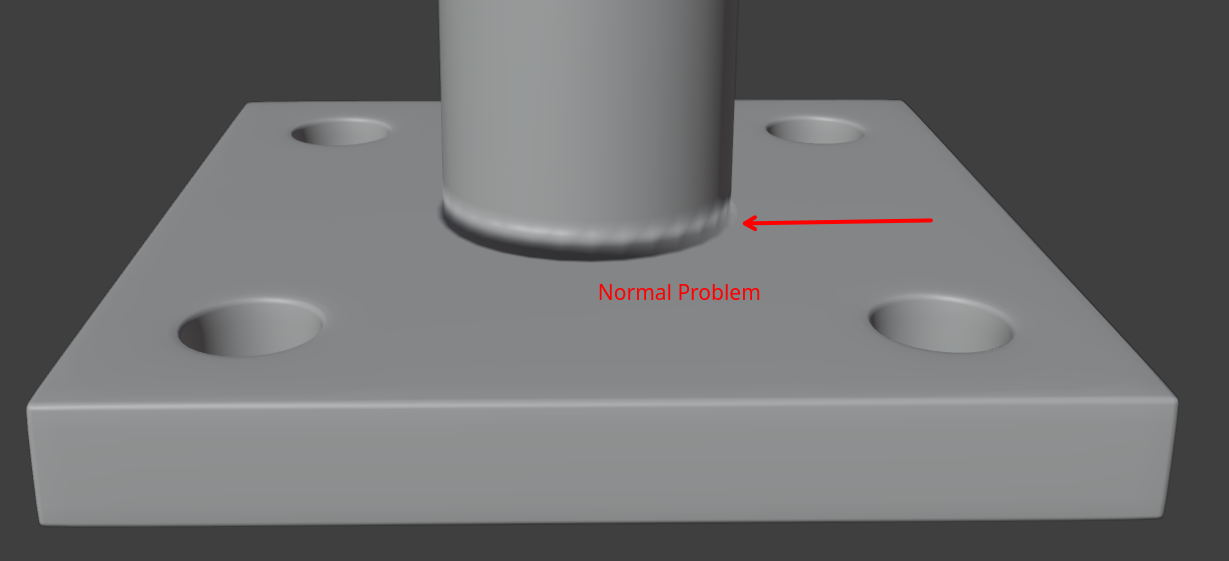

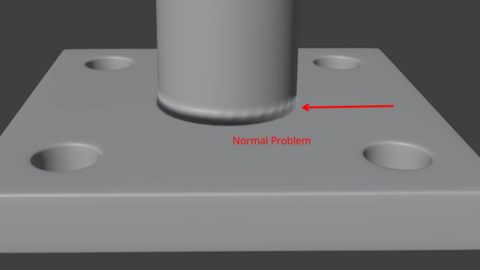

wieder ein Shading Problem

Versuch mal RMT > Shade Smooth by Angle statt Shade smooth. Alternativ kannst du die einzelnen Bauteile mit P separieren, dann müsste das Problem ebenfalls behoben werden. Ich glaube es liegt an der Topographie und dem Übergang zwischen rund und eckig.

Der Fall ist gelöst!

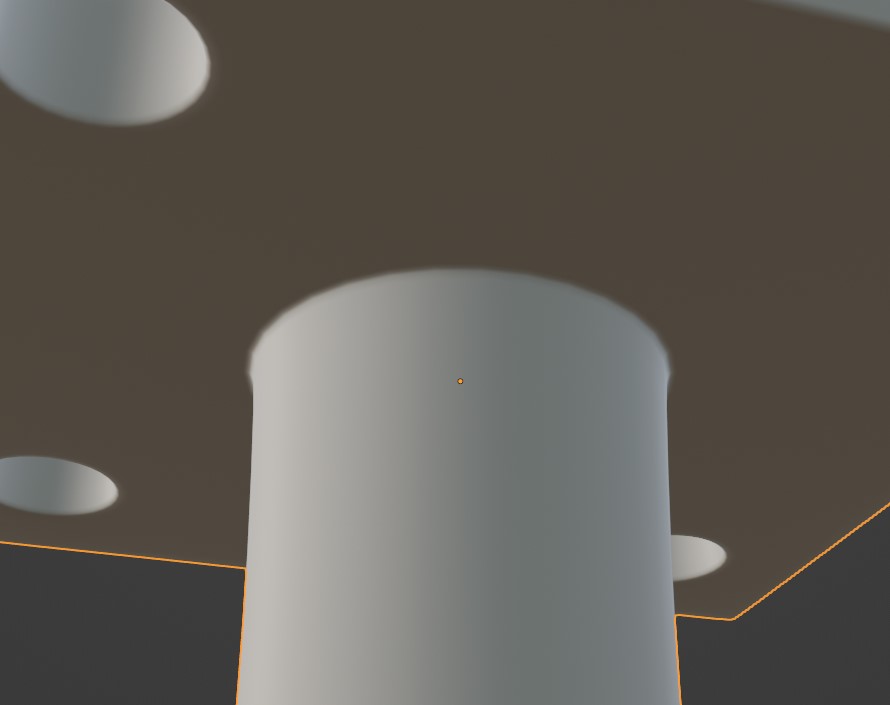

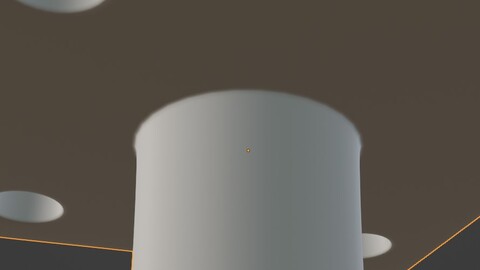

Du hast das Rohr durchgezogen. Deshalb war keine Verbindung möglich.

Das Problem entsteht duch Non Manifold das heíst du hast mehr als 2 Face an einem Edge. Hier wirds genauer beschrieben.https://docs.blender.org/manua…ex.html#term-Non-manifold. Wen du im Edit Mode mit Edge Select an. im Select Menü-Select -All by Trait -Non Manifold machst siehst du die stellen. Die darunterliegenden Face z.b löschen und das problem ist weg. Wenn du eine innere Röhre brauchst musst du die auch am besten so modelieren . Also Doppelwandig.

Zitat von pix

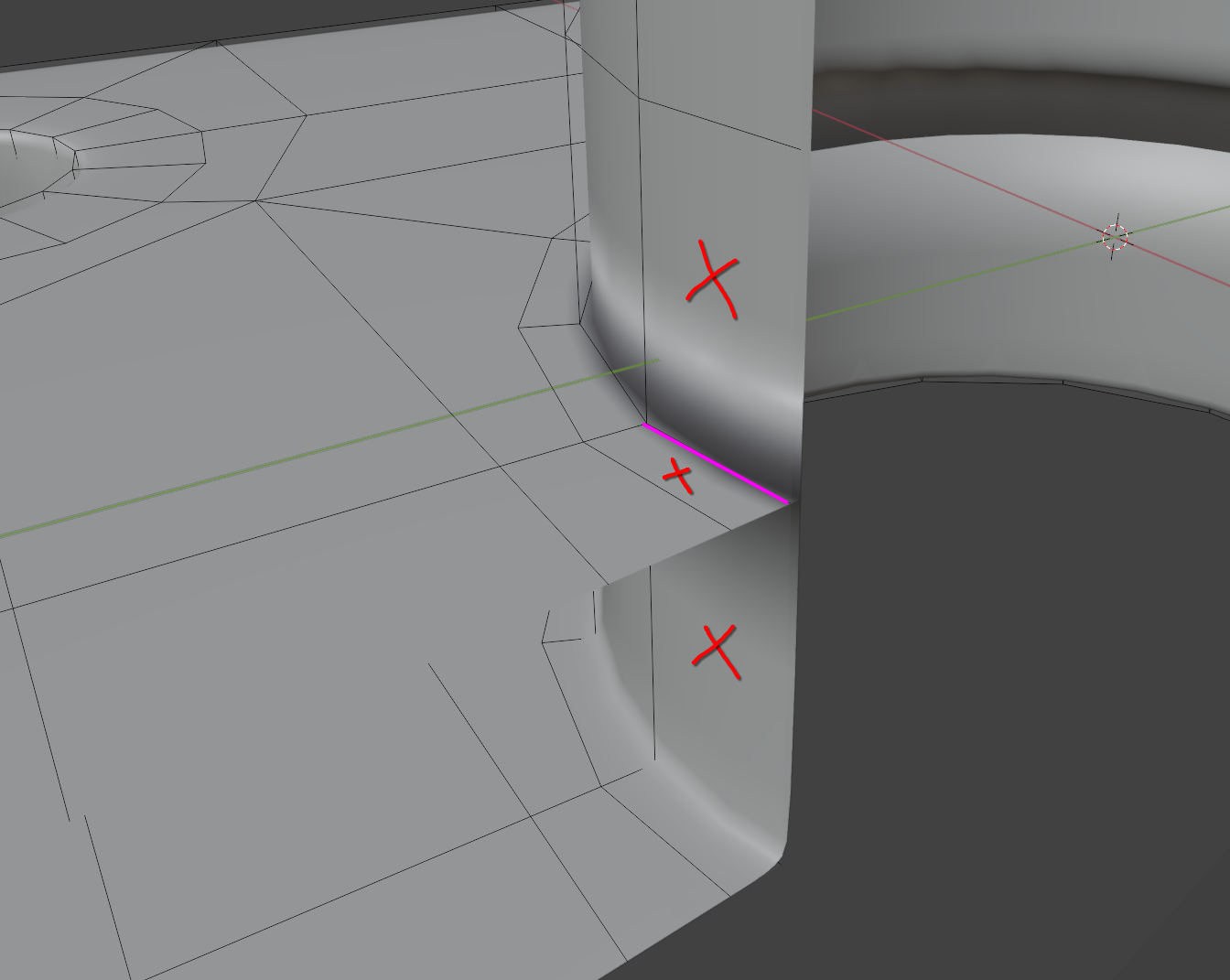

Wenn ich das richtig verstehe, sind die 3 rot markierten Faces das Problem, welche sich eine Edge (magenta) teilen.

Dadurch bekomme ich das Shading Problem.

Ja genau. Darum den inneren faceloop löschen.

Zitat von pix

Muss das Problem irgendwie gleich zu Beginn anders lösen.

Ja sollte mann. Aber ist auch bei dem Mesh kein grosse Action.

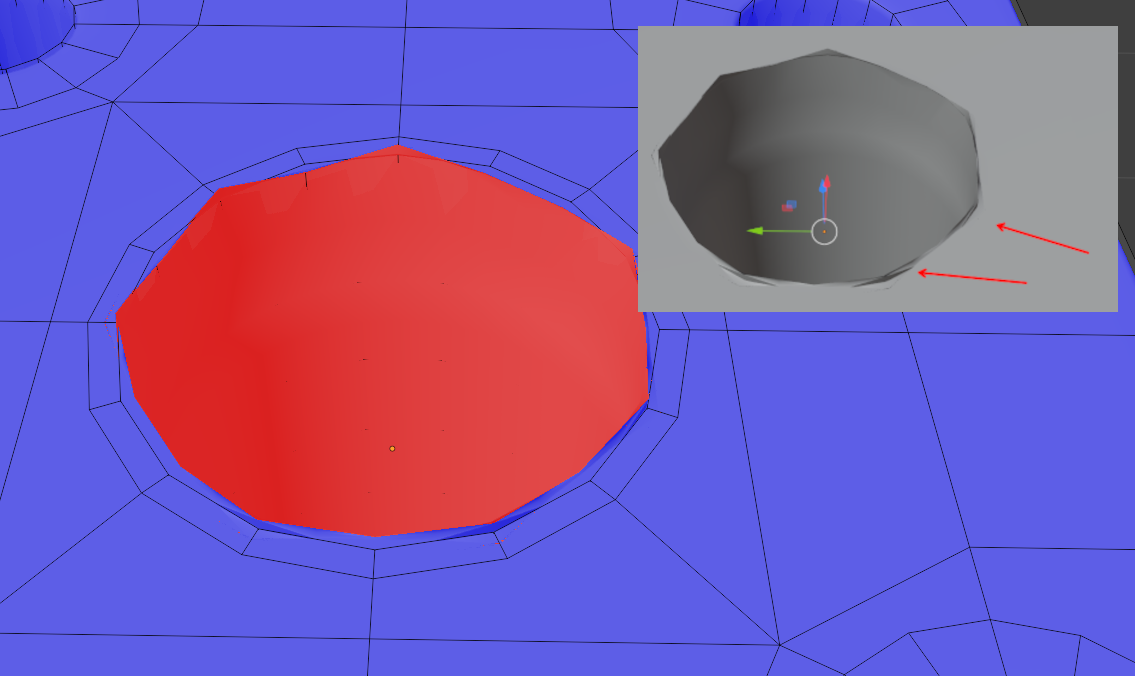

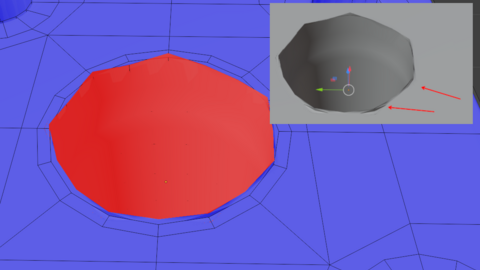

Wenn du die Face gelöscht hast auf beiden seiten, Die Beiden Edge Loops der Löacher selectiern und etwas kleine scalieren.

Nun im Edge Menü - Bidge Edge Loop benutzen und dan im Option Menü die Cuts erhöhen auf die gleiche anzahl der Äusseren Röhre,
