Hallo Leute,
ich bin noch unerfahren in Bryce aber mag die Bilder die damit gemacht werden sehr. Ich möchte mich jetzt an ein Projekt wagen. Als erstes muss ich eine kreisrunde, flache Marmorplatte erstellen auf die dann Runen "eingraviert" werden. In der Wirklichkeit hätte die Pèlatte einen Durchmesser von 10m. Wie würdet Ihr das angehen?
Steinplatte mit Runen
-
Hermit -
28. August 2007 um 10:20 -
Unerledigt
Es gibt 45 Antworten in diesem Thema, welches 11.242 mal aufgerufen wurde. Der letzte Beitrag (
-
Hi Hermit
- erstelle einen Zylinder
- Mach in größer (nach Geschmack, Bryce kennt keine wirklichen Meter)
- drück ihn flacher
- gib im eine Marmor-Textur
- bis hier ist es noch sehr einfach
- die Runen erstellst/malst Du am einfachsten in einem Bildbearbeitungsprogramm
- und bringst sie als Textur mit Transparenz oder als Bump auf Deine PlatteWenn Du bei den letzten beiden Punkten angelangt bis und nicht klar kommst (a la was zum Teufel ist Bump), Zeig' hier einfach mal Dein angefangenes Werk und frag noch einmal in die Runde!
ciao
Naoo -
Du kannst aber auch auch versuchen das ganze mit Hilfe eines Graustufenbildes im Terraineditor zu modeln.
(Anleitungen zum Terrainmodelling gibts hier im Downloadbereich des Boards )
Du erstellst also in einem Bildprogramm ein Bild der Platte, wie sie aussehen soll. Die Platte heller und die eingravierten Buchstaben dunkler. Dann erstellst du dir in Bryce ein Gelände und gehst dort in den Editor um dann das Graustufenbild der Marmorplatte als Höhenrelief zu benutzen. Die dunkleren Buchsteben kommen dann eben auch etwas tiefer als die hellere Platte.
Nun musst du nur noch das Gelände abschneiden um den Rand weg zu bekommen und es dann zu skalieren dass die Höhe und so passt.
Genaueres sthet in den Tutorials von spacebones beschrieben.MfG
Wenne -
- Offizieller Beitrag
Ich würde auch Wennes Methode vorschlagen.
Alternativ dazu und etwas komplizierter:
Ein symmetrisches Terrain für die Runen erstellen (also nur weiße Zeichen auf schwarzem Grund in den Terraineditor laden)
Das Terrain so beschneiden, dass nur die Zeichen überbleiben
Dieses Terrain auf einen Zylinder legen, so dass die Runen teilweise in der Oberfläche drinstecken
Das Terrain auf negativ stellen und den Zylinder auf positiv, dann gruppieren
-> die Runen werden buchstäblich aus dem Zylinder ausgeschnitten (=Bool'sche Operation) -

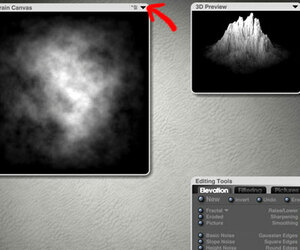

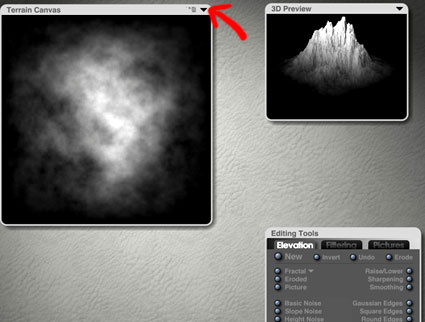

...aber dann unbedingt (siehe screenshot) auf den Pfeil klicken und "solid" einstellen, sonst kann das Terrain nicht geboolt werden!
lg
space -
- Offizieller Beitrag
Jo... danke @space für die Ergänzung.
-
Dont worry.
Am besten postest Du mal Bilder von den Stellen an dennen Du nicht weiter kommst. Dann helfen wir Dir. Das Ding bekommen wir schon hin.
-
- Offizieller Beitrag
Hast du die Tutorials schon gefunden?
Hier ein Einstieg: http://www.bryce-board.de/jgs_db.php?act…tid=13&sid=
Anfängerkurs Teil 1: Der Terraineditor
Anfängerkurs Teil 2: Der Materialeditor I
Zum Festlegen der Größenverhältnisse gehst du am besten in eine Seitenansicht. Die Perspektive täuscht nämlich oft
-
Hallo Hermit
Du musst alle Objekte im wirklichen Verhältnis zueinander darstellen. Bryce hat dazu leider keinen Masstab, den kannst Du Dir aber leicht selber erstellen. Mach mal ein neues Bild, klick Dir einen Baum und einen Leonardo (2D-Fläche). Der Mann passt doch so halbwegs von der Größe zum Baum. Also nimm Leonardo als Masstab (später löschen). Wenn Du nun noch eine Bryce-Berg erstellst und Dein Bild von vorne betrachtest (die 4 drücken mit der 1 kommst Du zurück) kannst Du sehen wie winzig der Berg im Vergleich zu Leonardo ist, also mach den Berg GROSS und schieb ihn WEG dann wird das schon mit den Proportionen
Ich hoffe das bringt Dich einen kleinen Schritt weiter...ciao
naooPS: Eine Landschaft besteht selten nur aus einem Berg
-
- Offizieller Beitrag
Genau. Damit eine Landschaft wirklich wie eine Landschaft aussieht, muss man die Berge sehr groß machen und sehr weit nach hinten schieben. In Wirklichkeit steht man ja auch selten direkt vor einem Berg, da sind normalerweise Kilometer dazwischen (es sei denn, man hängt gerade in der Steilwand
)Das Bild optisch eingrenzen kann man mit verschiedenen Objekten: Bäumen, Häusern, Bergketten (wieder ganz weit hinten), usw.
-
Das werden wir wissen nachdem Du das Bild gepostet hast... muss man erst mal sehen können um was Gescheites dazu sagen zu können...
vg
space -
Ich vermute mal, dass die Rille komplett durch die Platte durch geht. Hebe mal nur die Rille (ein Torus?) etwas an. Wenn sie die Platte nicht mehr komplett durchschneidet dürfte der Boden nicht mehr zu sehen sein.
-
Zitat
Original von Hermit
Ja die Rille ist ein Torus. Wenn ich sie schmaler mache als die Platte dan kriegt sie die gleiche Textur wie die Platte.
Achtung edit: Um das zu ändern guckst Du unter "A" un markierst "Transfer Material of Negative Boolean", was dafür sorgen soll dass jedes Objekt seine eigene Textur behält. (Hat bei mir erst nicht wollen
)
Gruß
Dargain -
@ Dargain: Bis Du da sicher? Ich meine da ist ein Knopf für das übernehmen der Textur :-/ bin nicht sicher???
-
Kannst Du verschiedene Texturen auf ein Booleanobjekt legen?
Gelöst! (Ich dachte dass wäre wieder so eine mysteriöse Kiste von Bryce6, weil in 5.5 gings noch, wie der 3ds-Import, der nur bei IntelMacs nicht geht
)Gruß
Dargain -
Huhu
Ja.
ciao
Naoo -
Ah hat geklappt. Das war wieder echt zickig - ich meine, dass mit "Transfer Material of Negative Boolean" hatte ich natürlich alles durchgekaut. Is ja komisch. Danke für den Hint - ich hätte es jetzt aufgegeben als "spinnerte Version" Dann ändere ich noch mein anderes Posting (ich hätte schwören können...naja Schwamm drüber)
Gruß
Dargain -
Huhu
Ganz einfach mit dem Knopf >>> "Transfer..."
ciao
Naoo -
Hi Naoo.
Ich kenn die Funktion und habe sie bedacht, aber die wollte erst nicht. Mit frischen Objekten ging es dann. Tsstss.
Danke noch mal.
Gruß
Dargain -
Hi
Kein Thema
Ich hatte es halt schon mal gebraucht.ciao
NaooPS: Die Zip-Datei war für Hermit gedacht.
Edit Vergessen: Beim verschieben oder rotieren wirst Du genauer, wenn Du gleichzeitig Alt drückst.
