UV Mapping Problem

Es gibt 7 Antworten in diesem Thema, welches 7.030 mal aufgerufen wurde. Der letzte Beitrag () ist von vidi.

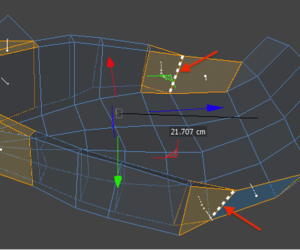

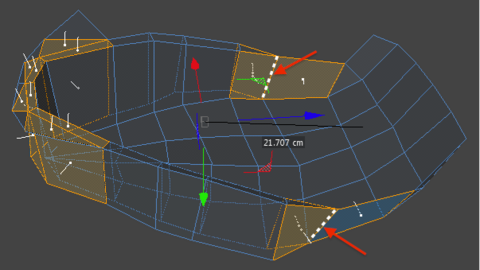

    Du hast non-manifolds verbaut; Kanten mit mehr als 2 Polygonen. 2 habe ich markiert; mehr kann ich aus diesem Blickwinkel nicht erkennen.
    Am einfachsten ist du machst daneben jeweils ein Schnitt und löschst das entstandene Dreieck.


    Gruß
    Dargain

    Hast Du da jetzt mehrere Teile draus gemacht? Das ist eigentlich nicht nötig. C4d/Bodypaint ist nicht mein Paar Schuhe - sozusagen.

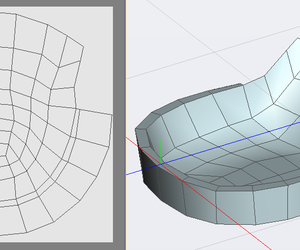

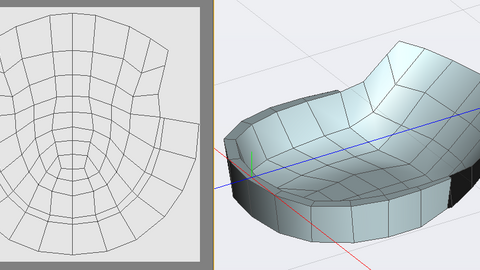

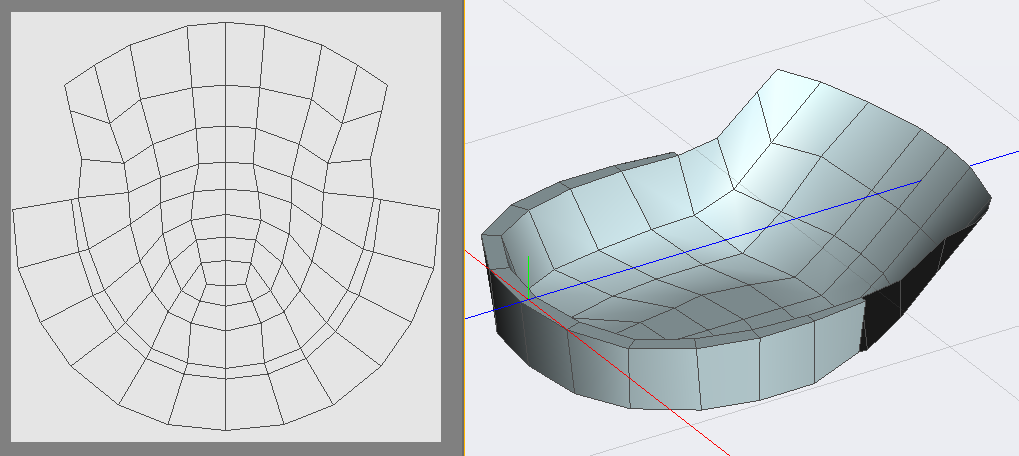

    Ich finde das Mesh könnte gut so aussehen als UV-Map:
    Ich hänge es mal als OBJ an.


    Gruß
    Dargain

    Das sieht natürlich deutlich besser aus als mein Versuch ;)
    Benötige da wohl doch noch ein wenig mehr Übung... aber nochmal um auf die Frage zurück zu kommen ob es möglich ist mehrere Meshes zusammen zu Mappen:


    Ich versuche mich an einen Basemesh für einen Charakter, aufgeteilt in Kopf,Oberkörper,Unterkörper,Hände und Füsse... und zum Editieren/Bearbeiten sind diese Teile auch nochmals unterteilt... der Kopf zB noch in Augen,MundInnen,Gesicht... hinterher sollen die gruppen aber nur je eine UVMap und eine Textur bekommen...

    Zitat von EternalPain

    ... aber nochmal um auf die Frage zurück zu kommen ob es möglich ist mehrere Meshes zusammen zu Mappen:


    Das ist der normale Weg. Für manche Game-Engines müssen sogar sämtliche UV Templates auf einem Atlas (Texture-Atlassing).
    In C4D musst Du dazu die verschiedenen Meshes "verbinden" und dann UV-Mappen.


    Gruß
    Dargain

    Zitat von Dargain

    In C4D musst Du dazu die verschiedenen Meshes "verbinden" und dann UV-Mappen.


    Macht ganz schön viel Arbeit (je nach komplexität...)


    Irgendwie steh ich aber vor einem neuen Problem, nachdem ich mir mehrere Tutorials über das UV [lexicon]Mapping[/lexicon] (speziell mit Bodypaint) angesehen habe, habe ich also die Teile die eine Textur/UVMap bekommen sollen verbunden und 'optimiert'


    Habe die Kanten selektiert wo die Map 'geschnitten' werden soll...


    Bin in Bodypaint auf Fläche-Projektion und dann auf UV Entspannen (LSCM)


    Im Prinzip sind die Flächen jetzt ok, aber irgendwie alles ein wenig verzerrt... gibt es eine Möglichkeit (ausser händisch jedes Polygon / jeden Punkt selbst zu verschieben) das ganze zu optimieren?



    zu den Atlas

    Zitat

    Das ist der normale Weg. Für manche Game-Engines müssen sogar sämtliche UV Templates auf einem Atlas (Texture-Atlassing).
    In C4D musst Du dazu die verschiedenen Meshes "verbinden" und dann UV-Mappen.

    Zitat

    Macht ganz schön viel Arbeit (je nach komplexität...)

    easy peasy gehts mit DAZ Studio pro :thumbup:
