Arbeitsprinzip einer Sacral-Orgel

Verwendete(s) Programm(e): Hexagon

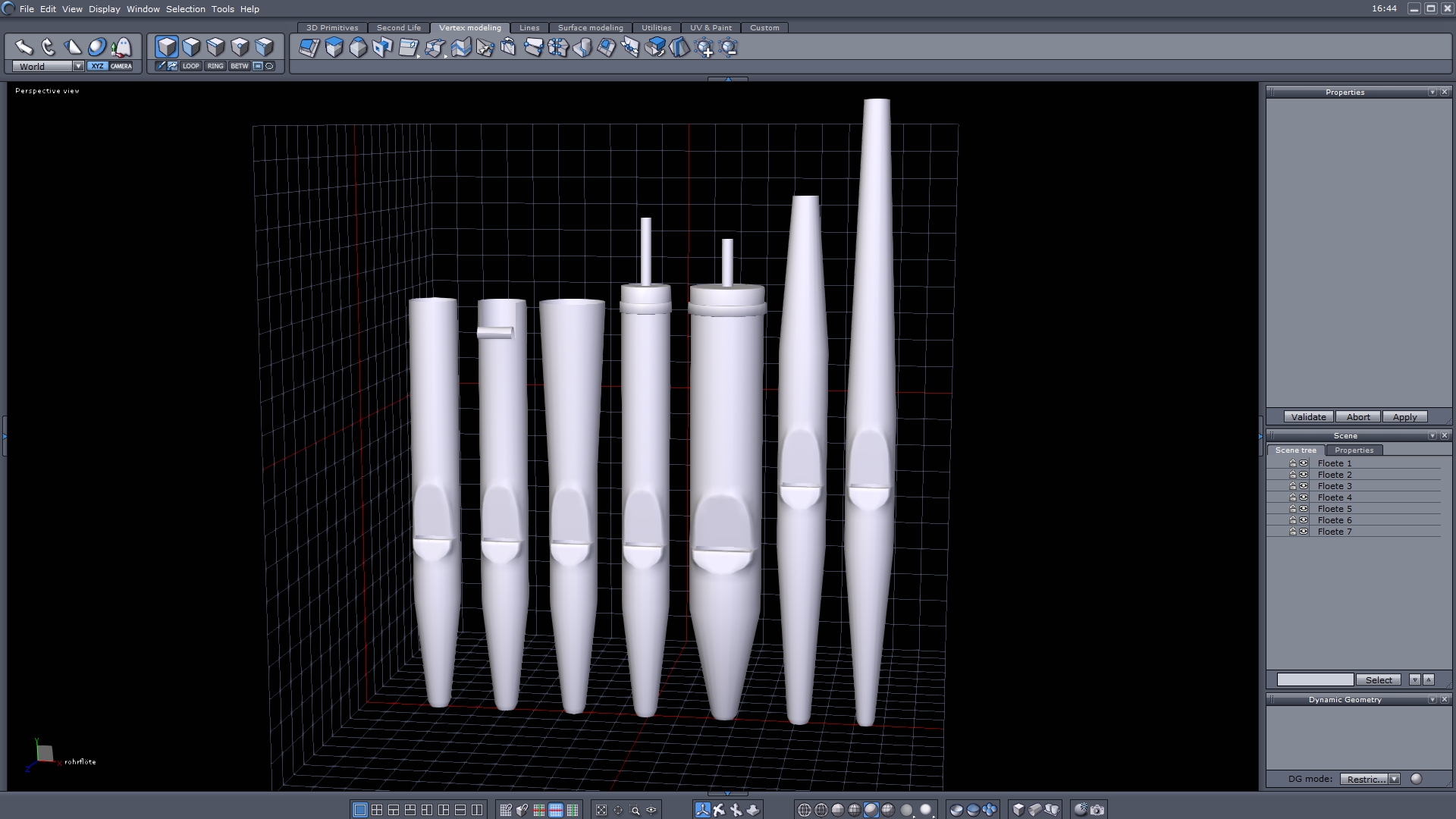

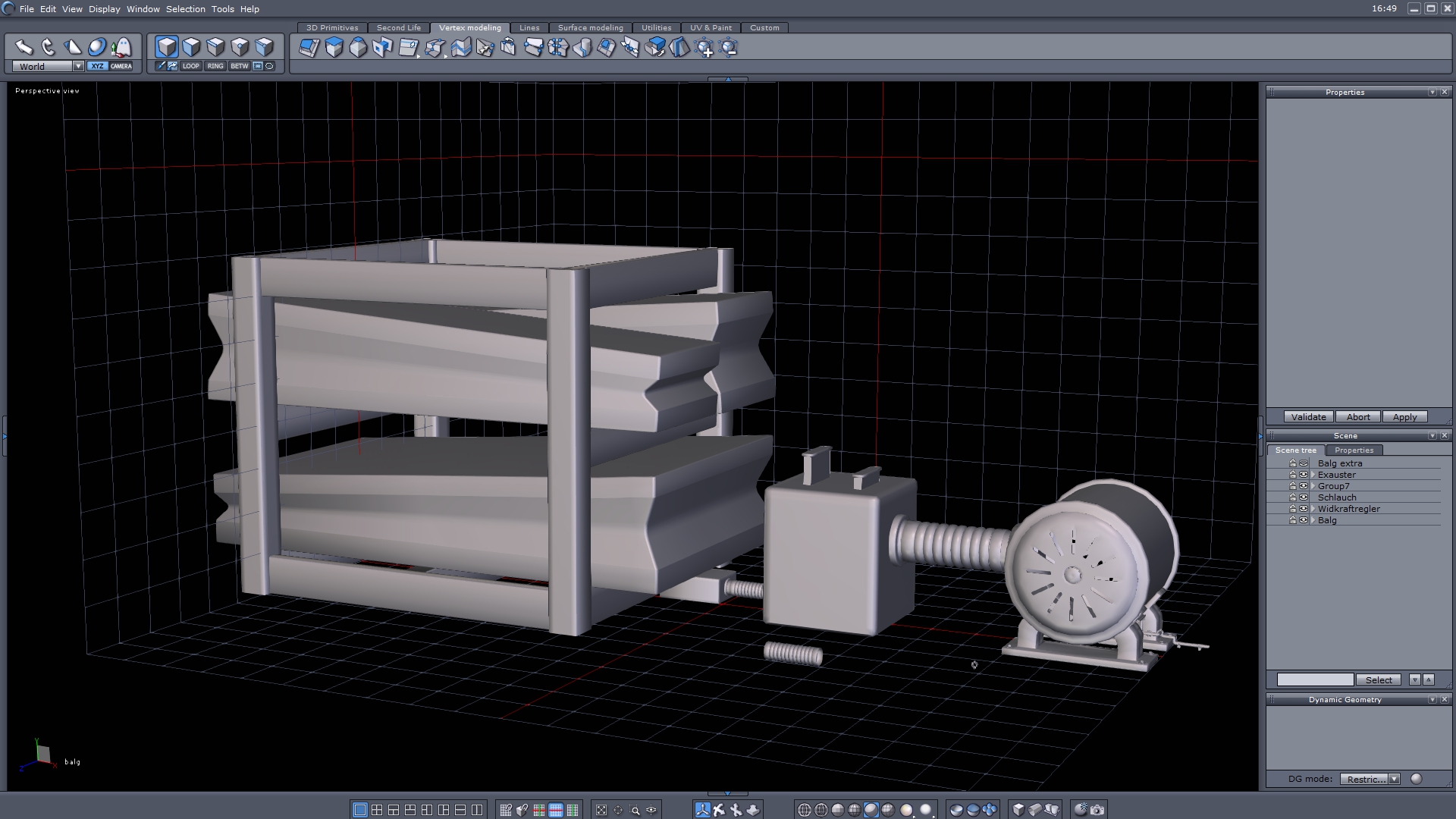

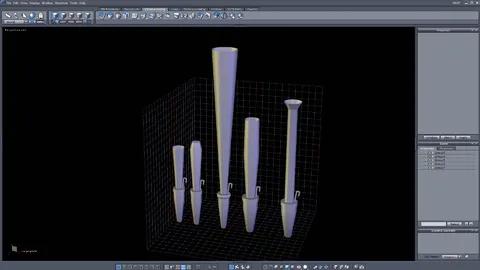

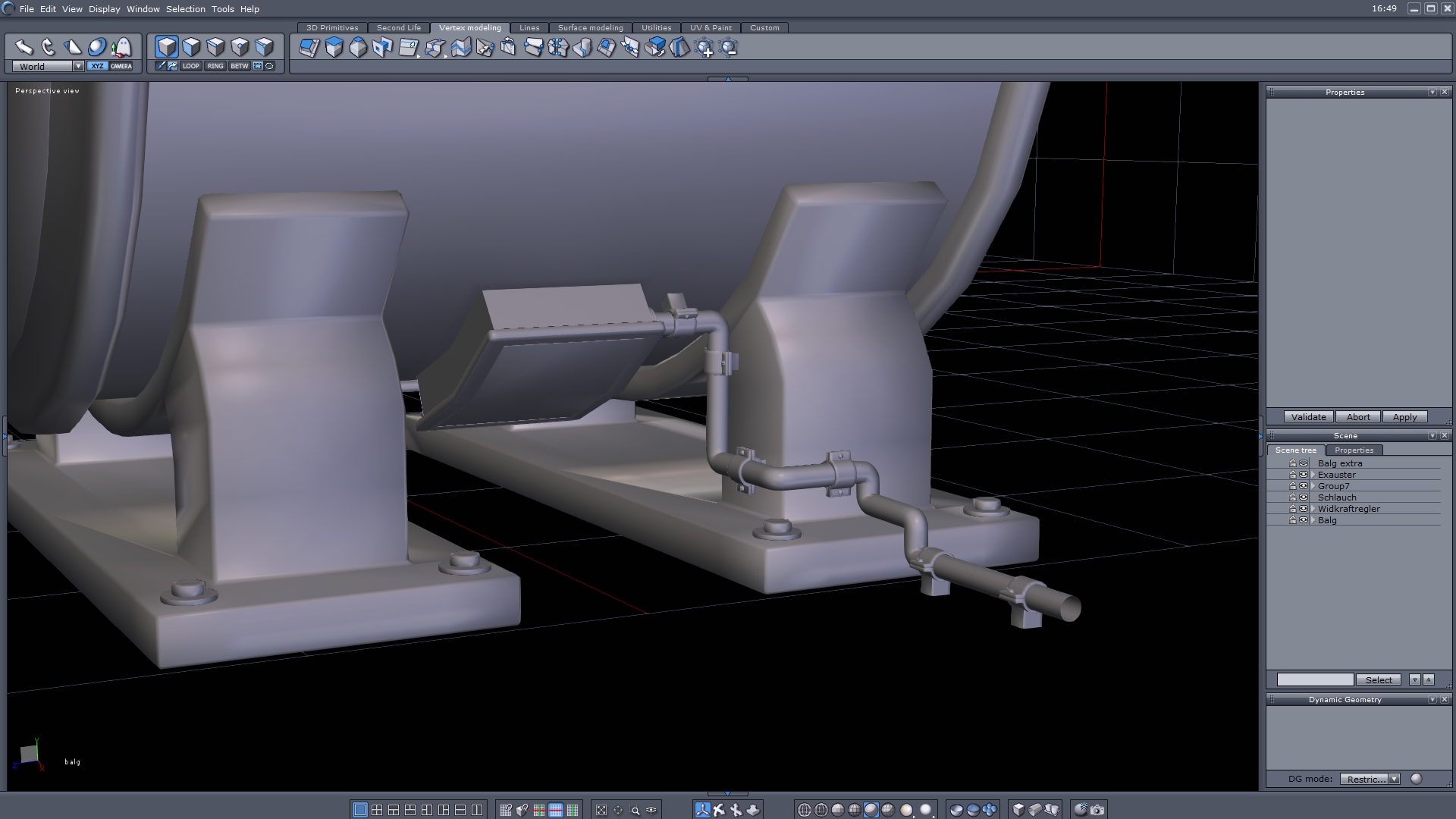

Ein knappes drittel ist modeliert. Es fehlen noch die komplette Tracktur, die Wippen, zwei weitere Register, der komplette Spieltisch ev. viermanualig, Registerzüge, das äußere Gehäuse und vieleicht irgendwann noch der ganze Schnickschnack (Zierelemente). Bei der Balganlage ist mir nur das Grundprinzip bekannt, aber nicht die konkrete Verteilung des Windes und die Zuführung zur Windlade. Da hab ich noch nichts richtig erkennbares gefunden. Vieleicht hat ja von Euch jemand etwas ausagefähiges. Das Internet hab ich schon kreuz und quer durchforstet.

@Bluepix wärste mal Orgelkonstrukteur geworden. Dann hättest Du gewiss ne Menge Pfeinen um dich herum. Und all diese stünden auf nur einem Bein.
Eine Oktave = 12 Töne x 3 Stimmen in Schwebe (Chorus)= 36 x 5 Okaven = 180 Pfeifen x Anzahl der Manuale ...... usw., usw.

@ mermaid: Danke. http://www.hausorgel.de/technik/balganlage/index.htm
Ist aber noch immer nicht was ich suche. :gaehn

@esha Der Kathedralenbau wird Dir zuerkannt Denn meine Sacral-Orgel steht, wenn sie fertig ist, im Jazz-Keller.

Es geht weiter..... nicht das jemand denkt ich sei schon fertig :]

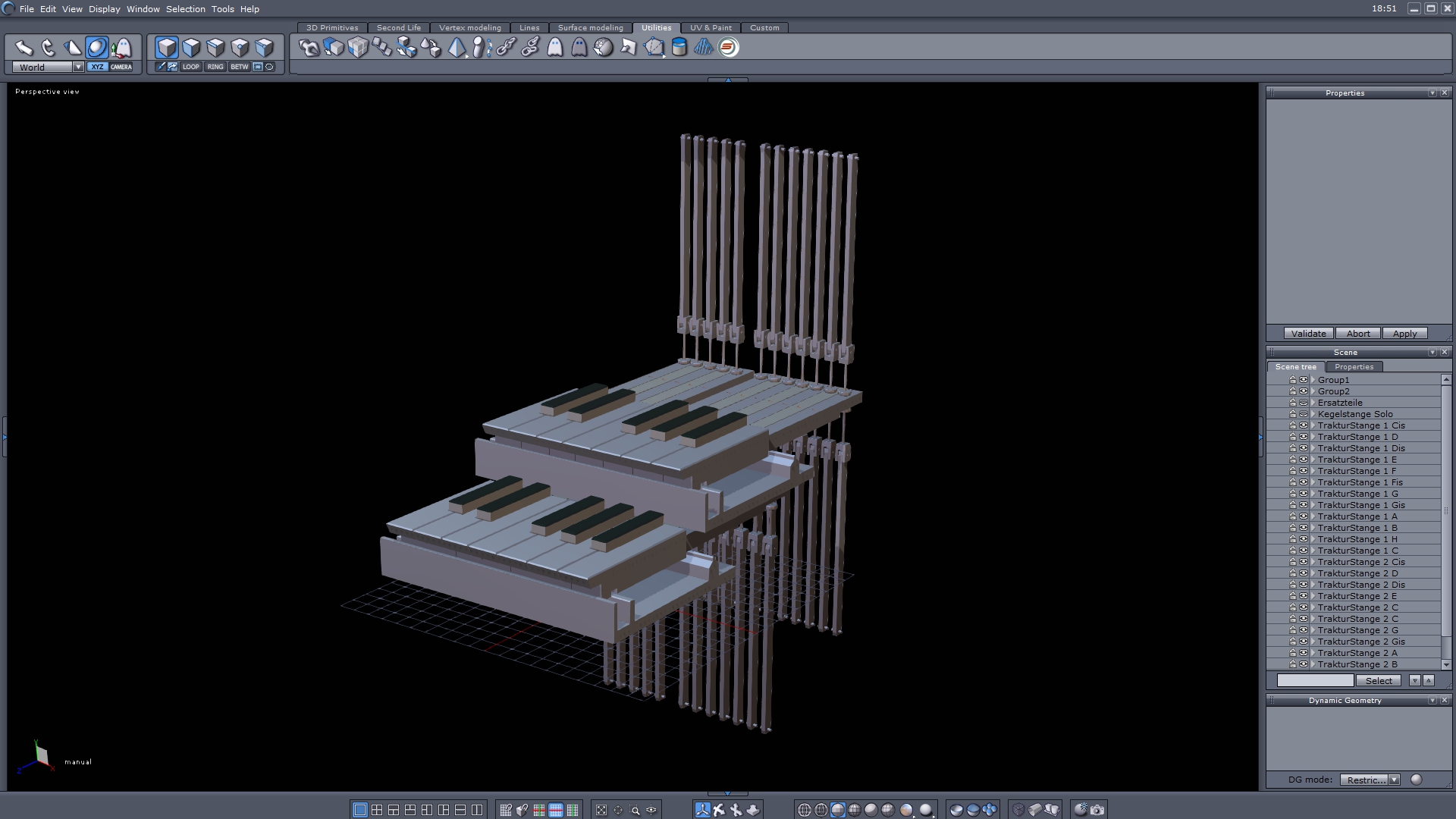

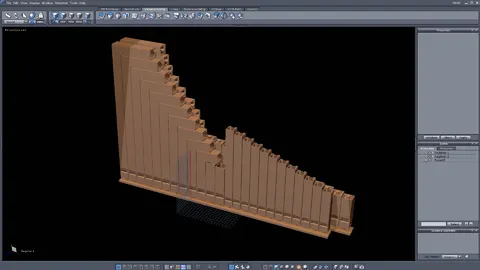

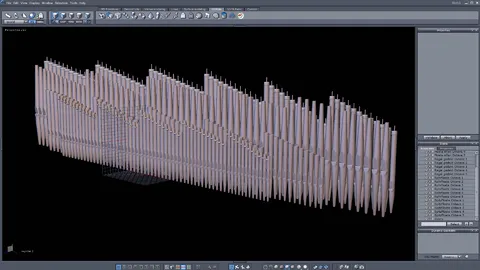

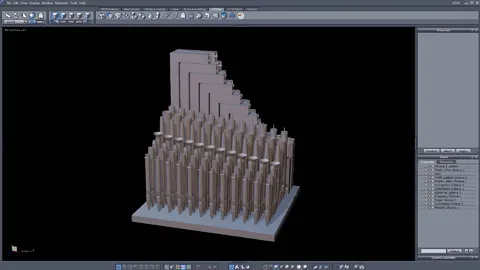

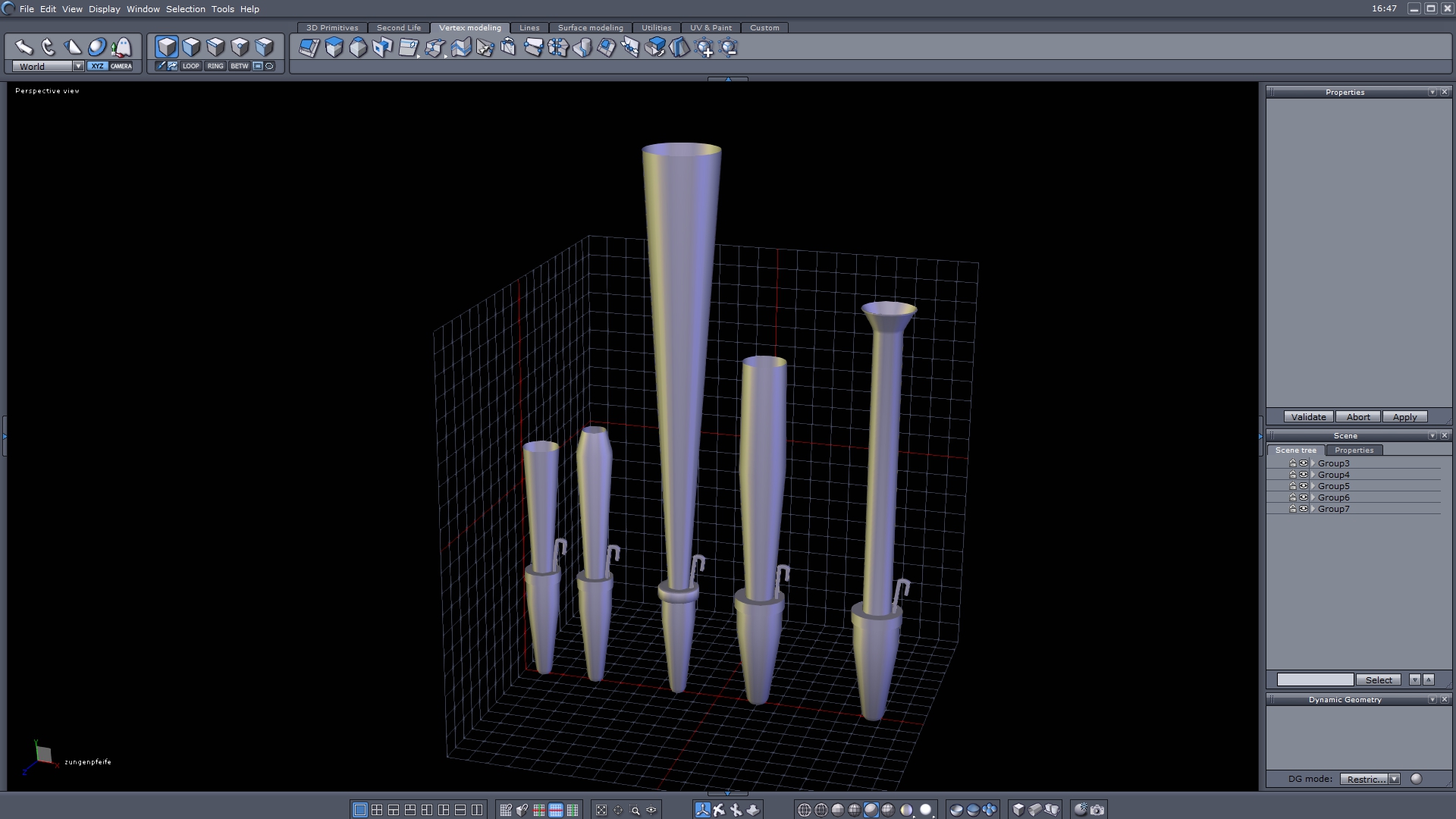

Bild "Register" 2: 4 x 5 Oktaven=240 Pfeifen / Bild "RegisterMixtur": 108 Pfeifen 12je Oktave zeigt die Anordnung für die Fertigstellung. / Bild "Oktave" (C bis h) zeigt zwei Manuale je eine Oktave mit Trakturelementen.
