Kantentechnik (scharfe Ecken in runden Objekten)

rockn_roller · 8. Januar 2018

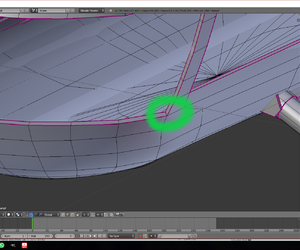

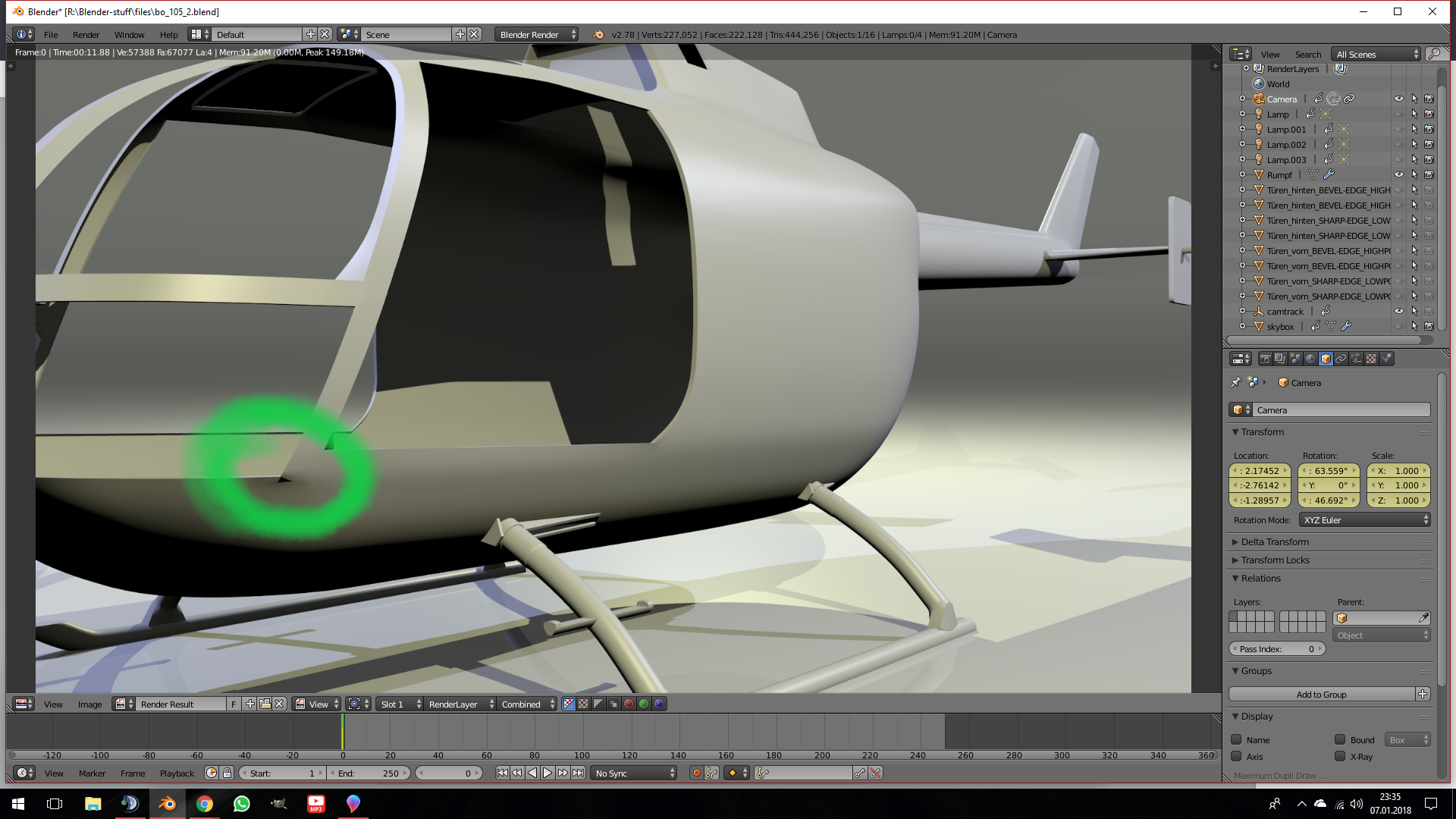

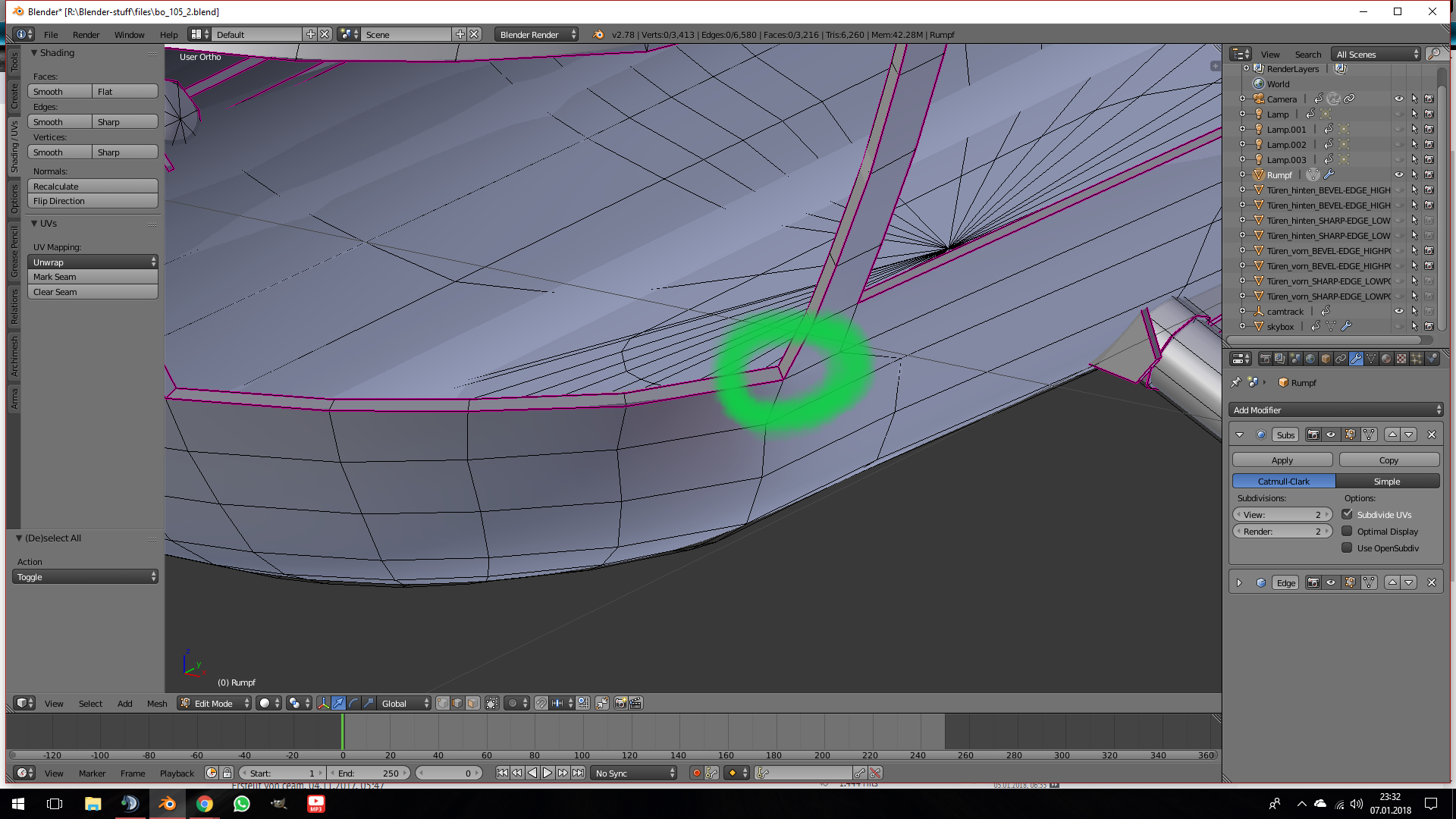

hi @ all,hab da nen Problem wo ich keine Lösung für finde, folgender Heli soll so LowPoly wie möglich sein deswegen ist "sharp-Edge" erster ansatz und Bevel´n eher zu vermeiden, somal bei Beveln immer geschwungene Kanten entsehen, ich aber scharfe ecken brauche....jedoch werden die kanten dann so "super-sharp" das sie sich nicht mehr in die wölbungen integrieren sondern sich die wölbungen an die Kanten anpassen, was ziemlich daneben aussieht Ich hab absolut keine Ahnung wie ich das Lösen kann oder welcher Ansatz der richtige ist, ich hoffe ihr könnt mir helfen

gruß, rocky und dank im vorraus

Kushanku · 8. Januar 2018

Um ein wenig mehr Geometrie wirst du da nicht herumkommen. Ich bin jetzt gerade nicht an meinem PC. Falls bis heute Abend kein anderer zu dem Problem hier was schreibt, melde ich mich nochmal.

LG
Kushanku

spacebones · 8. Januar 2018

Da kann ich auf den ersten Blick nur zustimmen, was Kushanku schon schrieb. Mit Blender arbeite ich zwar (noch) nicht wirklich, aber das Problem, wie es Deinem dritten Screenshot zu entnehmen ist, träte wohl bei einem beliebigen anderen Modeller ebenso auf.

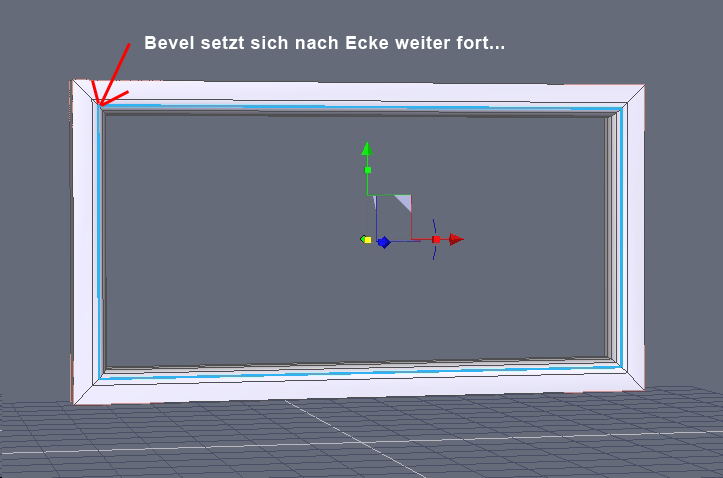

Die untere ("sharp gebevelte") Kante trifft auf einen Eckpunkt, welcher eine Verbindung zu einer scharfen Kante ist. Dort werden die virtuell-parallelen Linien, welche die letztendliche Form ausbilden, in einen Punkt zusammengeführt. Wenn ich so etwas z.B. in Hexagon anlege, entsteht ein ähnliches Problem. Dieses tritt auch nur dann nicht auf, wenn zu allen Seiten hin der Bevel weiter läuft, also alle parallel verlaufenden Kantenlinien einen sauberen Loop ergeben, der mit den gleichen Einstellungswerten funktioniert. Im angehängten Screenshot etwas verdeutlicht. Ich denke, dass auch Blender mit solchen asymmetrischen Eckverbindungen Schwierigkeiten hat.
Zudem ist die Extrusion bei der unteren Rundung Deines Fensterausschnittes im Anschnittwinkel spitz (Wandstärke), also weniger als 90°- das verstärkt das Problem ein weiteres Mal.

vg
space

rockn_roller · 8. Januar 2018

hi und danke schonmal für die anteilnahme

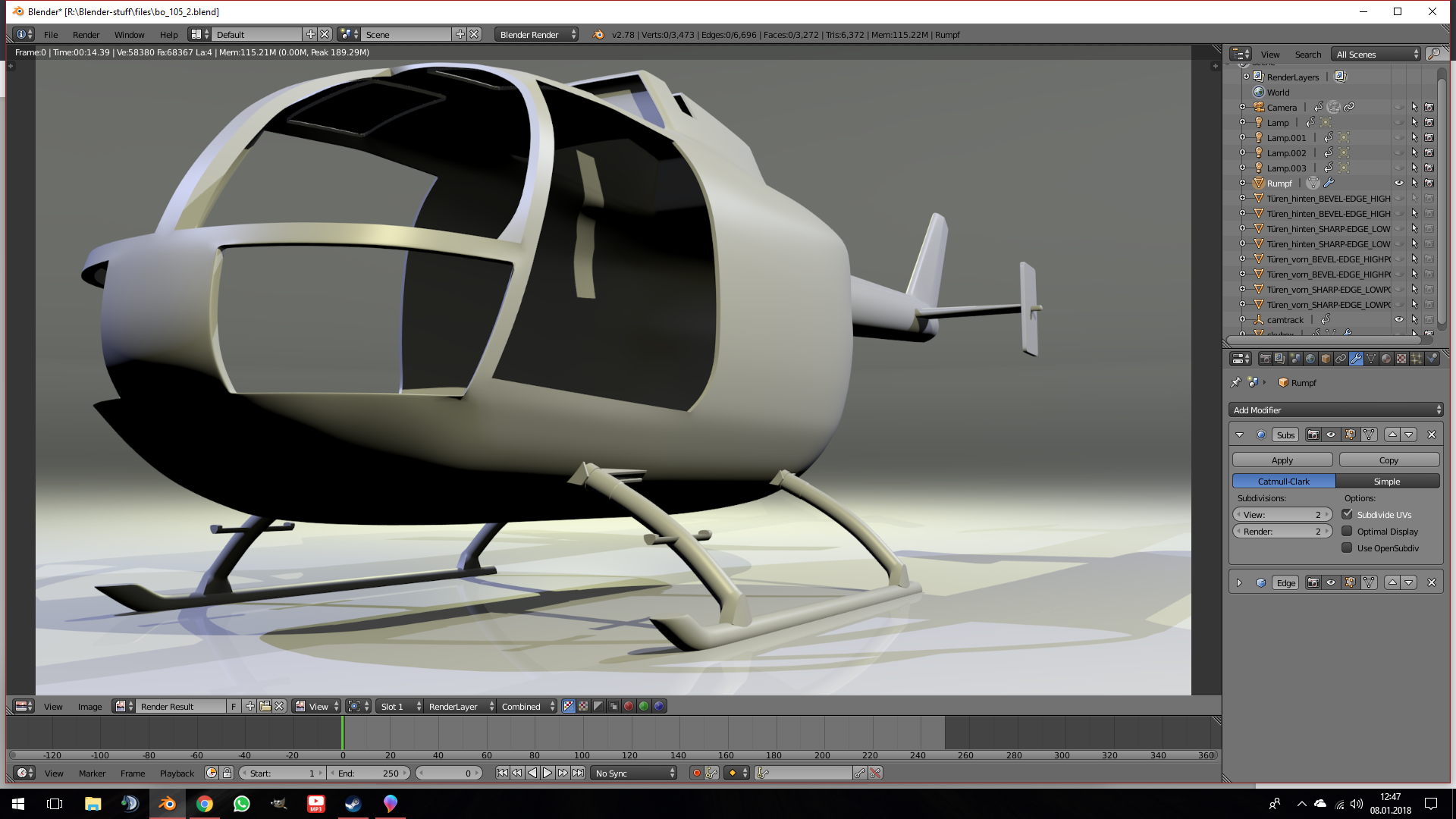

ich hab das auch nur mit bevel versucht, nur das es noch wilder aussieht und dazu halt deutlich mehr polys frisst....
aber seht selbst...

gruß rocky

spacebones · 8. Januar 2018

Jo, da wird deutlich, dass es wohl primär an den unterschiedlichen Extrusionswinkeln der Wandstärke liegt...
(rot angedeutet ein Querschnitt durch das Profil der Aussenhülle)

esha · 8. Januar 2018

Ist zwar jetzt nur eine Vermutung, aber kann es sein, dass das Problem an der Ecke weniger vom Beveln kommt als von der Tatsache, dass von dem Vertex in der Ecke 5 Kanten ausgehen statt 4?
Ich hab in DS schon öfters festgestellt, dass sowas falsche Schattierungen verursachen kann, besonders bei low-poly Meshes. Kann gut sein, dass auch Blender das nicht so mag.
Versuch doch mal, nur die kurze Kante für die "Dicke" zu beveln, und lege die Edges etwas anders an. Vielleicht hilft das.

Kushanku · 8. Januar 2018

Mit Schrecken habe ich gesehen, dass Du die Helicoptergondel aus einer UV-Sphere geformt hast. Da gibt es keine geschlossen EdgeLoops dort wo die Tris die Polkappen bilden. Ganz schlecht für gutes SDS-Modelling.

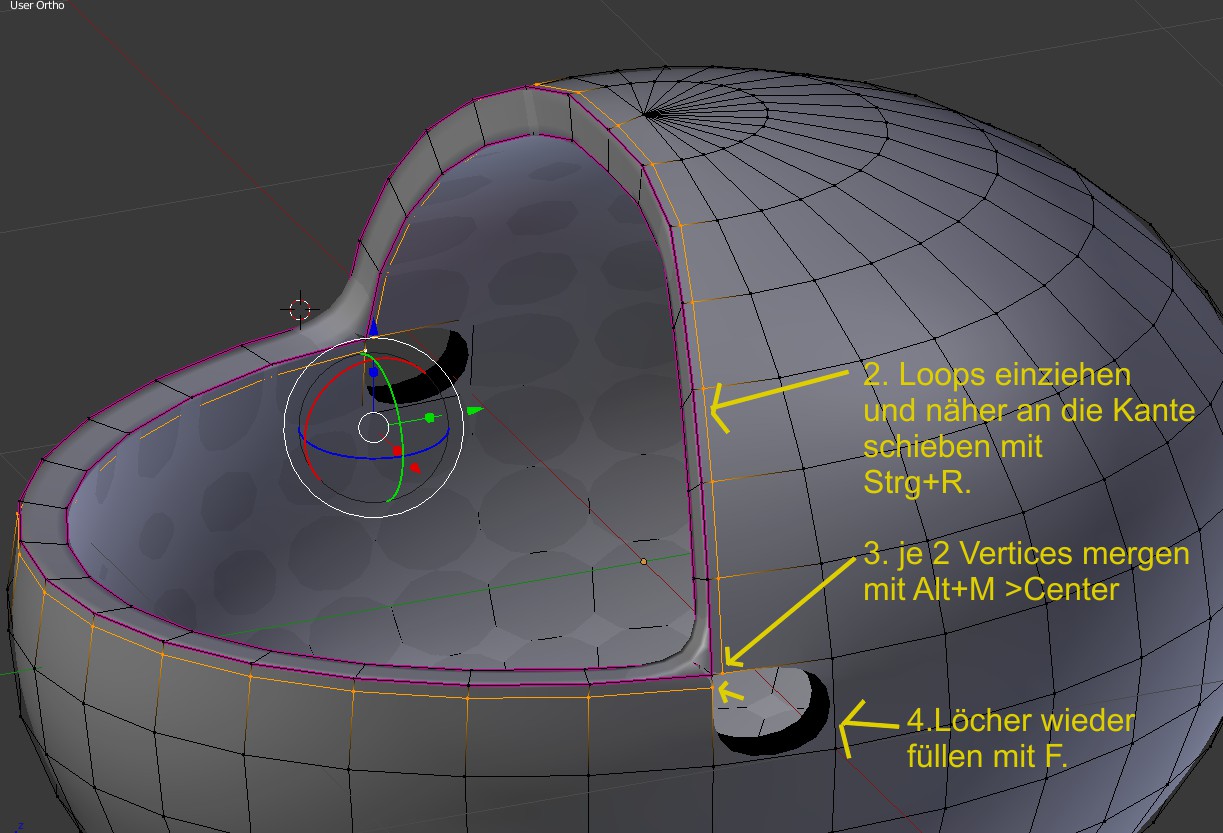

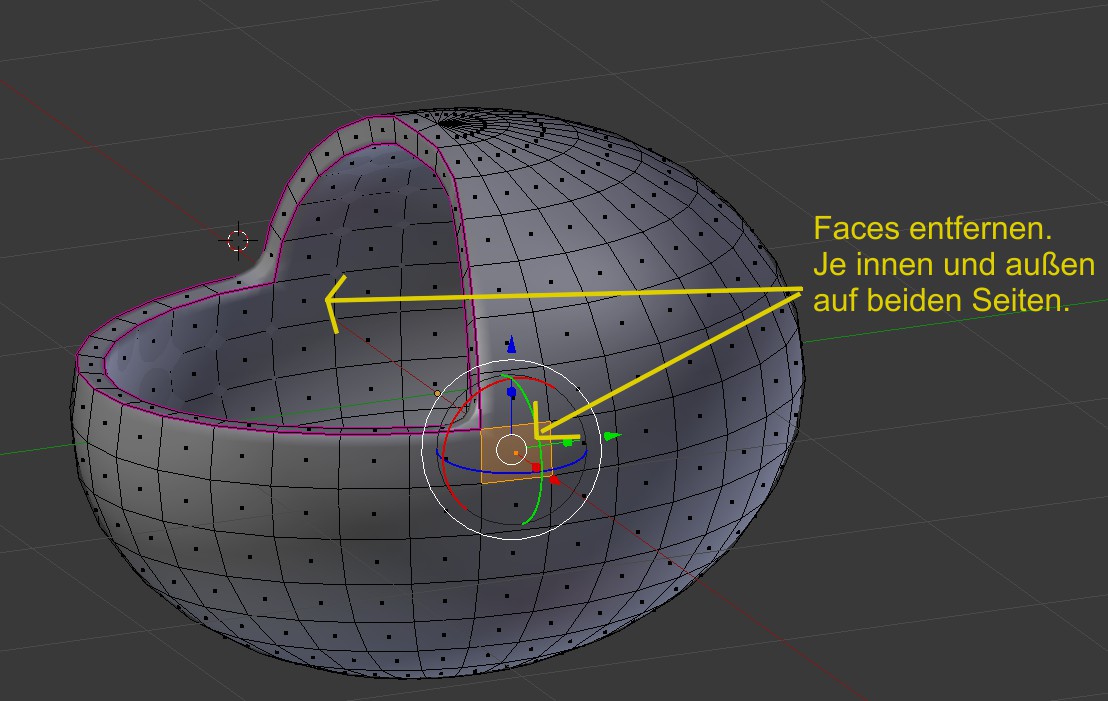

Aber egal, hier mein Lösungsversuch:

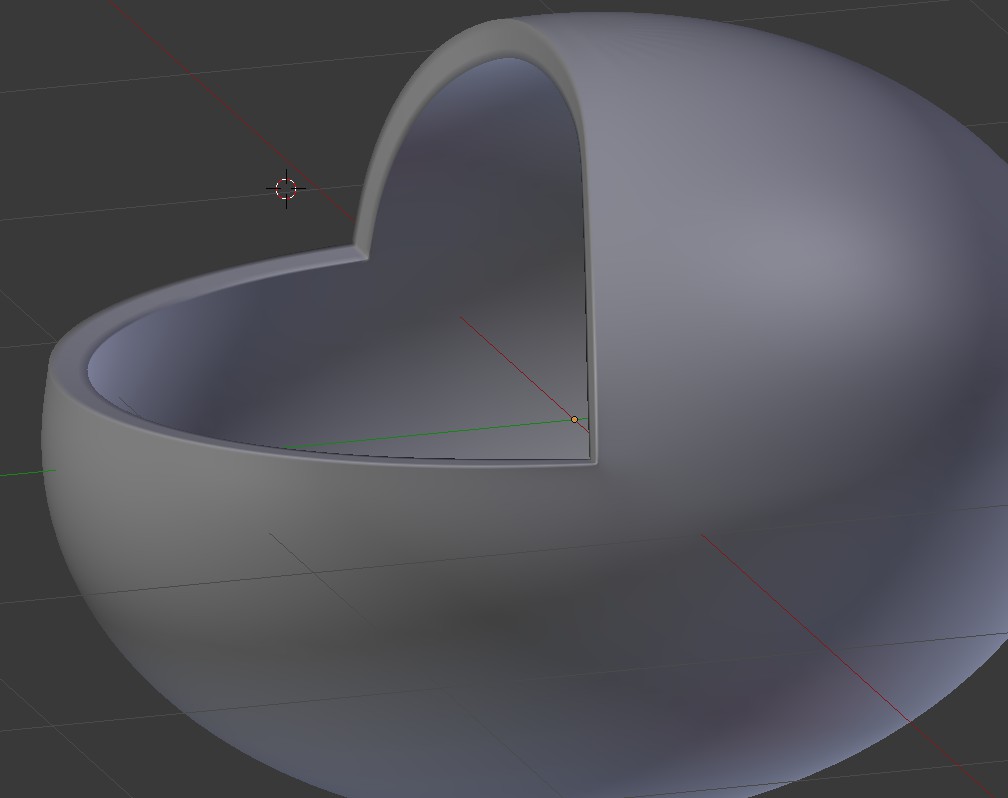

Hier das Ergebnis, mit geschärften Kanten und SDS 2

LG
Kushanku

rockn_roller · 8. Januar 2018

Wow, danke für die Mühen!...

@Kushanku, die Gondel ist superumständlich aus der Mitte heraus nach unten und oben extrudiert und die loops hab ich dann passend skaliert , aber ich verstehe was du meinst (glaub ich :D)
Vielen dank für den großartig lösungsansatz, werd ich nacher umsetzen und berichten.

Gruß rocky

rockn_roller · 13. Januar 2018

hi @ all,
Tut mir leid, hat etwas gedauert

also ich hab jetzt einige male versucht kushanku´s idee umzusetzen .... hat nicht geklappt, was eindeutig an mir und dem [lexicon]Mesh[/lexicon] liegt!
Hab jetzt an anderer Stelle was anderes Probiert und damit bin ich recht happy, hab den SDS modifier applyed und den Ausschnitt geboolt...

vielen dank für die unterstützung, ihr seid echt bombe

gruß rocky

[EDIT]: modifier war doch nicht applyed. ich dachte
