dursichtige Dachgiebel ?

Thunder666

Huhu,

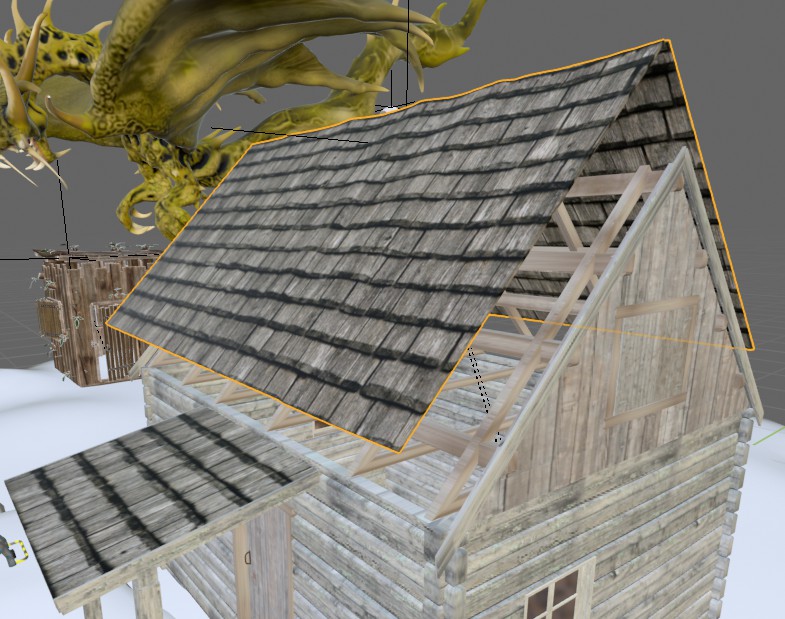

ich habe mir die wunderbare Hütte von rjordan geladen um diese in Unity zu verrendern. Leider besteht folgendes Problem. In Unity sind die Dachgiebel durchsichtig. Und wenn ich den Schnee entferne oder nur ausblende wird eine Dachseite schwarz. . Wenn ich frontal aus die Seite gucke ist immer nur eine Seite unsichtbar , die andere ist da und bei entsprechender Beleuchtung sieht man auch die Textur.

Dann habe ich die Hütte in Max geladen um zu sehen ob es an Unity liegt. Aber auch dort sind die Giebel schwarz und werden erst sichtbar ab einer Drehung von ca. 75 Grad. In Vue funzt die Hütte 1A .

Hat wer ein Tip für mich bitte ?!

Gruß Thunder

rjordan

Und ich dachte das Problem wäre gelöst! Hmm ?

Leider habe ich soetwas auch noch nie gesehen.

Ich werde das Ding mal nach .3ds konvertieren.

Thunder666

Zitat

Und ich dachte das Problem wäre gelöst! Hmm ?

Ja in dem ich ne andere Hütte verwende. Ich will aber die . Außerdem nervt es mich nicht zu wissen warum es nicht geht.

rjordan

Ich habe die Normalen kontrolliert, alles in Ordnung. Alle Flächen weisen in die richtige Richtung.

Ich habe die Hütte jetzt noch einmal auf 3ds konvertiert.

Ich stelles es als 3ds noch einmal in den Downloadbereich.

Thunder666

Ok danke Dir ! Aber ich glaub nicht das es am Format liegt. Man kann kann ja durch gucken und wie ich schrieb sieht man den anderen Giebel von hinten mit Textur. Vielleicht hilft es die Normalen zu invertieren ?

Thunder666

P.S. oh mann ich denke ich hab es. Die Giebel müssen 2 Sided sein. Hatte zwar aus Max als 2 Sided exprtiert aber is wohl Unity egal. Und erklärt nicht warum in Max schwarz. Gut das einen Speedtree 8 Blattshader gibt

Thunder666

Gab`s eigentlich keine PBR`s zu der Hütte ?

Kushanku

Zitat von Thunder666

Vielleicht hilft es die Normalen zu invertieren ?

Darauf tippe ich auch.

Ich habe das Teil damals 2017 auch im Gesamtbild zum Adventskalender Content verrendert und das kam total OK als OBJ in Blender an. Das Dach ist nicht nur eine Plane, das hat Volumen.

Wenn nun Unitiy daraus eine Plane macht und dann auch noch Backface Culling aktiviert ist, dann ist das Teil von einer Seite eigentlich unsichtbar um Renderzeit zu sparen. Wenn dann auch noch die Normalen verdreht sind oder der Alphakanal nicht richtig funzt dann kann das schon mal schwarz aussehen.

Zitat von Thunder666

Gab`s eigentlich keine PBR`s zu der Hütte ?

Ne, gibt es nicht. Du kannst Dir aber mit der Software Materialize (kostenlos) die fehlenden Maps dazu generieren oder die Farbtextur auch in die Kanäle Roughness, Specularity und Bump oder Displacement stecken. Dafür sollte dann auf Non-Color-Datas umgeschaltet werden. Falls es diese Möglichkeit im Unitiy Shader System gibt.

vidi

Das Teil hat Ngons und keine Uv Map nur viele Shaderdomains und ist mehrfach Untergruppiert ,. Das ist nicht so optimal für einen problemlosen Austausch in Drittanwendungen .

Kushanku

Also meine Version aus dem Adventskalender hat keine Ngons und eine UV-Map.

Ist in der Download-Datenbank eine andere Version?

Thunder666

Ist lieb von Euch, der Giebel hat ein doublesided Shader bekommen und nun giebelt er so wie er soll. Aber ich hab noch nen anderes Problem. Birken Leaf texturen passen nicht auf den vorgegebenen Mesh. Wird nur die Hälfte dargestellt der Textur. DAfür mach ich aber nen neuen Post auf .

LG Thunder

vidi

Teste es dann mal mit einer Checkermap und du siehst es ist keine gemacht worden . Auch in dem Bild zu sehen das es sich meist out of UV Space befindet

Übrigens sind es genau diese Giebel die auch in der Orginal Hex Datei verdrehte Normals hat, zu sehen wenn man die Backfaces Ansich toggelt

Ngons kann man sich auch in Blende anzeigen lassen .

Besonders bei der Weitergabe für andere Programme wäre es besser Umlaute zu vermeiden und das Objekt immer genau am Nullpunkt in der Szene abspeichern

Kushanku

Alles nicht so schlimm, wenn man etwas Ahnung hat und es hat ja nix gekostet, außer ein wenig Zeit. Ich habe damals den gesamten Adventskalender-Content in ein Bild verrendert. Da waren noch ganz andere Überraschungen dabei. Hinterher hat man viel gelernt und ja, Game-Engines erfordern andere Herangehensweisen, das ist schon klar.

Zitat von vidi

Besonders bei der Weitergabe für andere Programme wäre es besser Umlaute zu vermeiden und das Objekt immer genau am Nullpunkt in der Szene abspeichern

Da geb' ich Dir Recht. Umlaute mag auch Blender nicht besonders, obwohl es schon besser geworden ist und Objekte irgendwo im Raum zu suchen find ich auch nicht so toll.

Thunder666

Zitat

Alles nicht so schlimm, wenn man etwas Ahnung hat und es hat ja nix gekostet, außer ein wenig Zeit.

Genau ! Und ich bin schon echt dankbar das Leute sich hier die Zeit nehmen und Mühe mache so schöne Sachen zu erstellen und zur Verfügung zu stellen. Und da ich gegen 0 gehende Ahnung vpm modellen hab, war das sehr lehrreich für mich. Danke nochmal für Eure Hilfe.
