Mal wieder ein Kugellager

Es gibt 16 Antworten in diesem Thema, welches 4.789 mal aufgerufen wurde. Der letzte Beitrag (8. April 2010 um 14:57) ist von Eddi.

  • Hallo zusammen,
    ich möchte mal ein richtig schönes Kugellager machen. Das ist ja fast schon ein muss für jemanden, der technische Renderings macht.
    Weil jeder runde Kugellager macht, habe ich mich für ein eckiges Lager entschieden. 8|

    Ich verwende die Grundgröße 6208 (Außen 80mm, Innen 40mm, Breite 18mm)

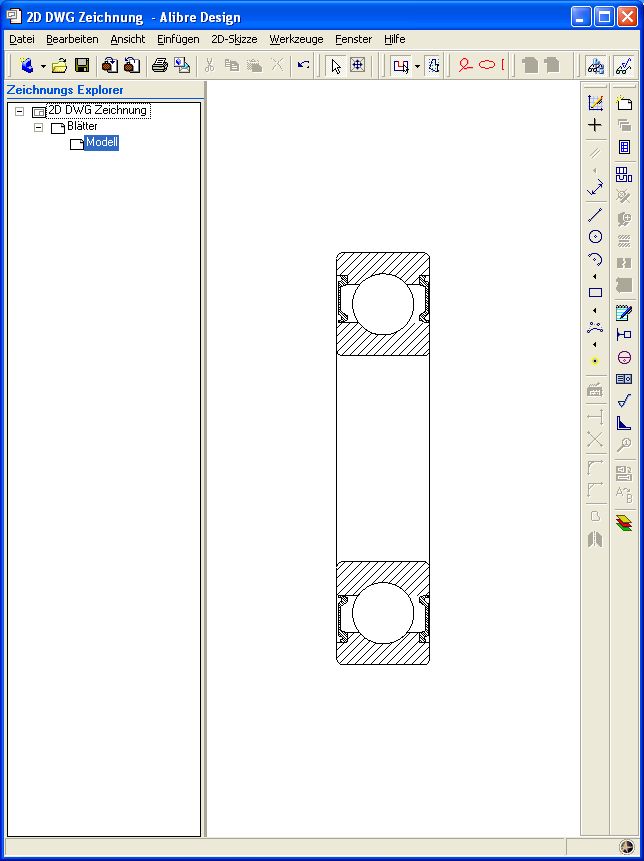

    Die 2D-Schnittgeometrie habe ich mir von einem Lagerhersteller als DXF heruntergeladen.

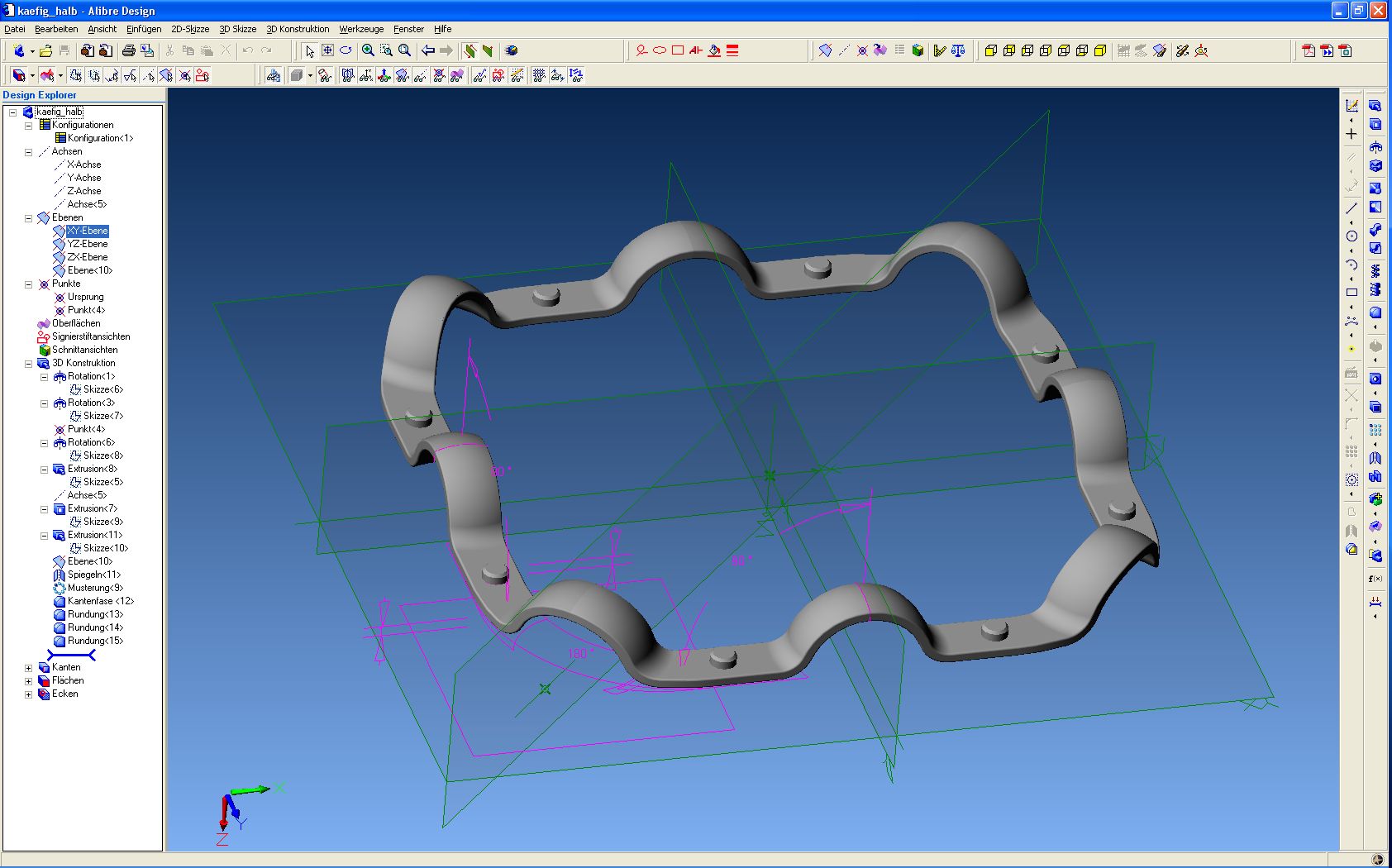

    Als nächstes werde ich den Außenring, Innenring, Wälzkörper und Käfig im CAD modellieren.

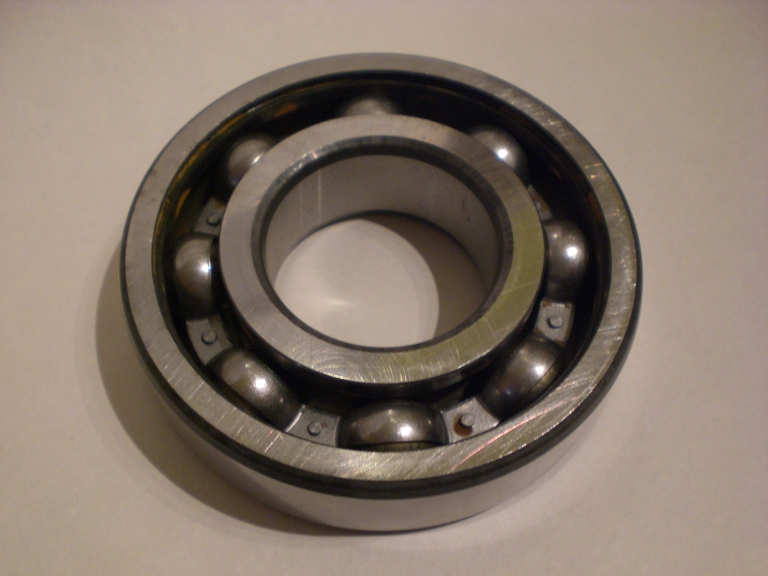

    Hier noch ein Foto von einem "runden" Kugellager

    Viele Grüße
    Eddi

    Verwendete(s) Programm(e):
    Geometrieerstellung : Alibre Design
    Rendering: Carrara 7 Pro

  • Der Außenring, Innenring und eine Kugel ist fertig.

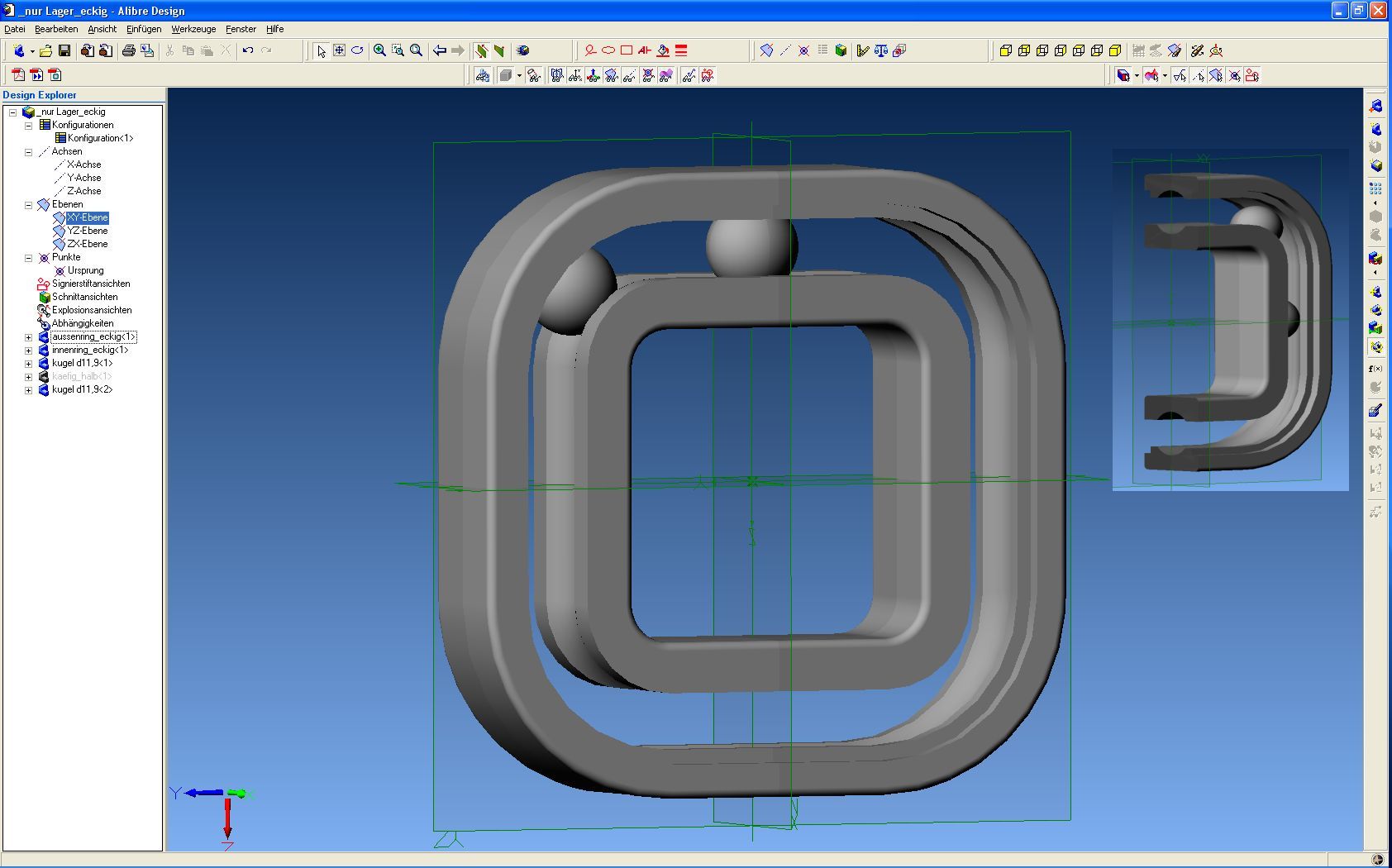

    Hier ein Screenshot vom CAD:

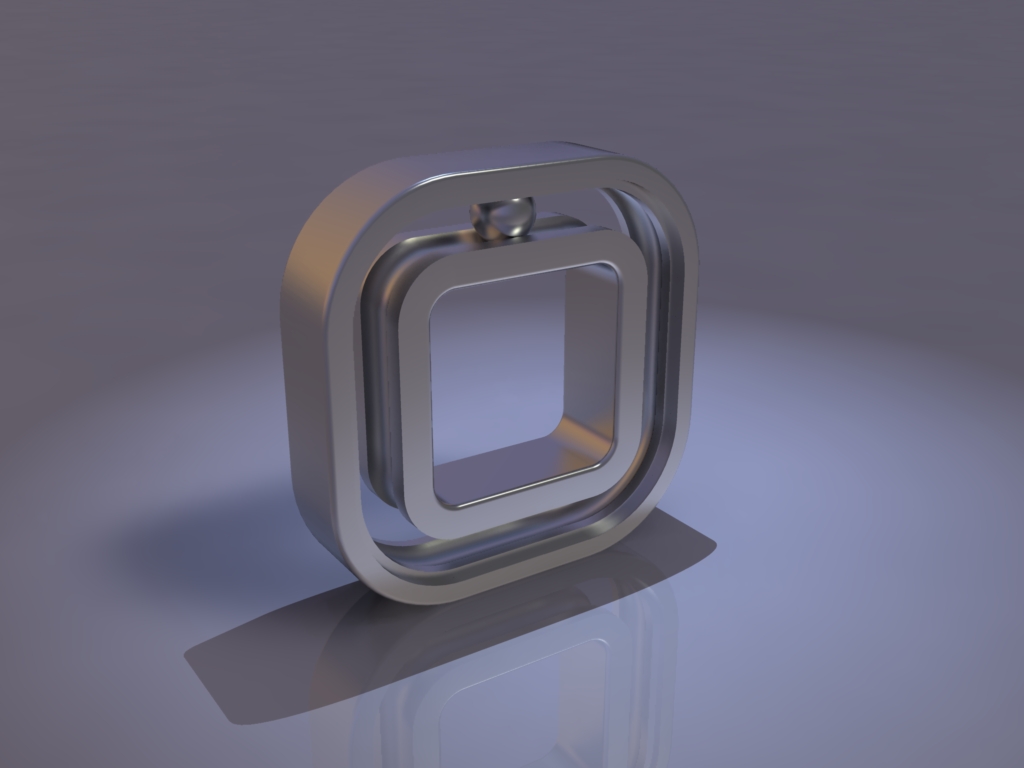

    und ein gerendertes Bild in Carrara. Die Geometrie habe ich im Step-Format übertragen. Ich muss dazu sagen, dass ich für den CAD-Datenimport Carrara 5 verwendet habe. Carrara 7 ist beim Import immer abgestürzt ?(:thumbdown:

    • Offizieller Beitrag

    Ein viereckiges Kugellager ist aber schon in den Bereich Surrealismus zu stecken. Wie kommt man auf solche Ideen :nachdenklich: .

    Mal was ganz anderes :D . Sieht bestimmt gut aus, aber strange!

    Lg
    Kushanku

  • Hi Eddi

    Sehr schöne Idee und auch die Umsetzung sieht bis jetzt sehr sauber aus :top

    Verwenden kannst Du so ein Kugellager in den ganz neuen Quad-HDs,
    die bieten durch ihre optimierte, quadratische Oberfläche bis zu 27% mehr Platz als herkömmliche Laufwerke.


    ciao
    Naoo

    42

  • Hab mich auch grade gefragt, wo man ein eckiges Kugellager wohl braucht und was das für ne Funktion haben soll.
    Da ich, was technische Dinge angeht, aber nu völlig unbedarft bin, könnte es ja sein, dass es sowas auch gibt...*ggggggg*

    Aber, von der Idee her, klasse. Weil: Rund gibts schon. :) *ggggggggg*

    Grüße
    Stitch

    Ich habe keine Macken. Das sind Special Effects!!!

  • Hallo zusammen,

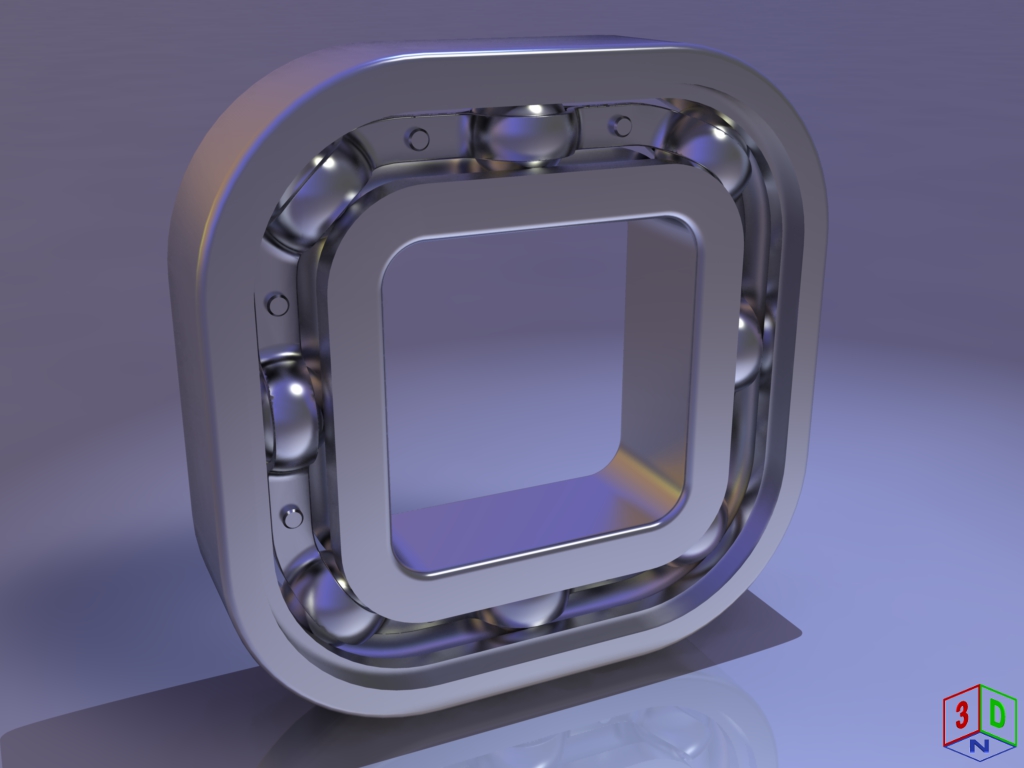

    das Lager ist erst mal fertig. 8)

    Zur Zeit habe ich nur einen Shader für das ganze Lager verwendet. Ich möchte versuchen die Oberflächenoptik so nah wie möglich am original (runden) Lager anzupassen.

    Des weiteren sieht das Lager so etwas nackt aus. Mal sehen was mir noch einfällt. Vielleicht ein eckiges Zahnrad/Getriebe dran? :D

    Ich hoffe es gefällt. Kritik ist erwünscht.


  • Hi Eddi,

    das sieht schon sehr edel aus - klasse gemacht.
    Der eine Shader sieht auch wirklich gut aus ... und das Modelling ... perfekt! :thumbup:

    Allerdings fehlen da schon so einige Kratzer wenn ich mir das Original anschaue.
    Besonders interessiert mir der vordere tiefe - orangefarbene- Katzer ... wenn Du sowas hinbekommen würdest mit Carrara und einer Beleuchtung ... wow.

    Aber wie gesagt - ich finde es jetzt schon extrem super! :thumbup:

    Viele Grüße
    Wolfgang

    P.S.: Vielleicht noch ein paar andere "Bauteile" geblurrt in den Hintergrund legen? ... Keine Ahnung ob es nach was aussieht ... nur so ein Vorschlag!

    Die Perfektion liegt in der Imperfektion

  • Als alter Mascinenbauer blutet mir da natürlich das Herz...
    Aber die Umsetzung ist astrein!
    Ich schicke das Bild mal in die Kostruktion vieleicht kann man es ja do wo einsetzen!

    :kaputtlachen:

    Grüße,
    DaCeilon


    Bunt ist das Dasein und granatenstark! - Volle Kanne Hoschi!

  • Mathias,
    Netter Link. Als Maschinenbauer sind mir die meisten Dinge natürlich bekannt :thumbup:

    Ich habe das Kugellager/dieses Projekt angefangen, weil ich oft Renderings von Kugellagern gesehen habe, die einfach nicht der Realität entsprechen => ohne Käfig, falscher Käfig, Kugel zu klein/zu groß, ...) .

    Mein Ziel ist es ein Kugellager so nach wie möglich am original zu machen, jedoch halt nur eckig, was es so wiederum nicht gibt. 8|

    Mal schauen, wann es weitergeht. Zur Zeit ist echt viel los beim mir.

    @
    Danke für Eure Rückmeldungen

    Viele Grüße
    Eddi
