... not manifold?!

Lessa

Hi,

ich bekomme immer wieder - keine Ahnung, warum - die Nachricht "Cannot extract edges on this selection. (not manifold?)"

WTF?!?

Was ist das und wie werd ich es los?

Kushanku

~~Du hast vermutlich irgendwo eine Stelle, wo sich mehr als ein Polygon eine Edge teilen.~~
Edit: Ich streich das mal durch. Dargain hat natürlich recht. Ich sollte einfach spät nachts nicht versuchen anderer Leute Probleme zu lösen .

Lg
Kushanku

Lessa

Ah-haa! Jetzt weiß ich schon mal wenigstens, was das heißt. Danke Kushanku!

Dargain

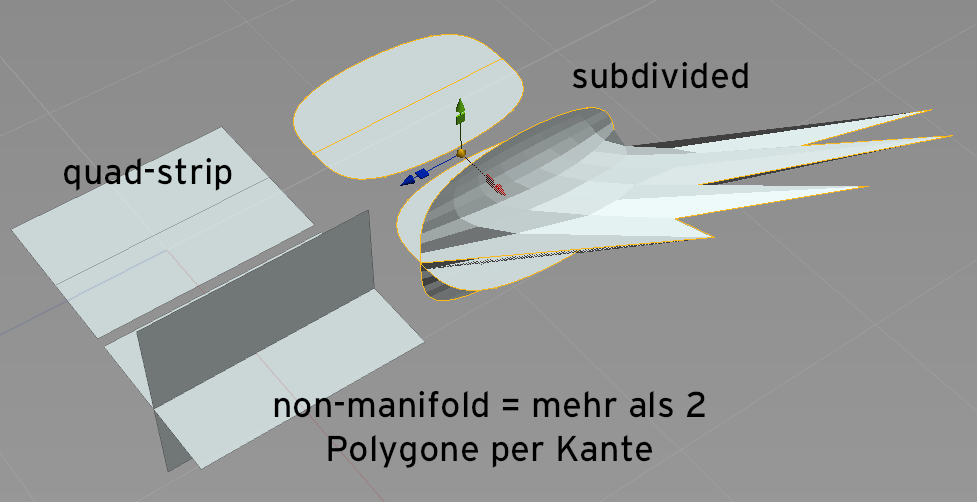

Eigentlich sind non-manifolds die Stellen wo sich mehr als 2 Polygone eine Kante teilen und dann lustige "Spikes" beim subdividen erzeugen.

Gruß
Dargain

Lessa

Ah... das heißt, wenn ich z.B. eine Wand habe, aus der an einer Stelle eine Fläche rechtwinklig rausschaut, kriege ich "not manifold". Kapiert. Danke!

t-techniker

Danke für das Thema,
man kann es nicht oft genug für mich wiederholen. Gerade gestern hatte ich das gleiche Problem beim Erstellen eines Presslufthammers.
Leider modeliere ich nur bei Bedarf, daher vergesse ich regelmässig alle Tricks und Kniffe.
Bei mir ist das Problem beim smoothen in HEXAGON aufgetaucht, besonders an den Rundungen. Ich musste dann per Hand einzelne Verbindungen zwischen zwei Punkten weglöschen. Nicht mit der ENTFERNEN-Taste, sondern mit der oberen Pfeil-nach-links-Taste, was in HEXAGON ein großer Unterschied ist.
t-techniker

spacebones

t-techniker:

Zitat

sondern mit der oberen Pfeil-nach-links-Taste

...wobei dann n-gons entstehen können, die man erstmal wieder mit "Triangulate n-gons" bändigen muss...
Idealerweise sollten -um das "manifold"-Problem zu vermeiden- z.B. die vertices zweier mit der "weld"-Funktion vereinter Objekte immer nochmals mit "weld points" kontrolliert werden. Es reicht oft nicht, den einfachen weld-Befehl zur Vereinigung zweier Objekte anzuwenden.

vg
space
